88 | ORBEA
RANGE EXTENDER
RS 252WH 2022
La batería externa Orbea Range Extender RS se conecta al
sistema de asistencia para proporcionar 252 Wh de capa-
citad adicional al mismo, aumentando la capacidad total
de Rise H, junto con la batería interna, a 792 Wh. Así, la
batería Range Extender aumentará la autonomía consegui-
da con la batería interna un 50% aproximadamente.
ESPECIFICACIONES TÉCNICAS DE LA BATERÍA RANGE EXTENDER RS
VOLTAJE
CAPACIDAD
PESO
CELDAS
TIEMPO DE CARGA 100% (2A)
Con RS Smart Charger
MONTAJE
CONEXIÓN
ESTANQUEIDAD
CERTIFICACIONES
COMPATIBILIDAD
MANUAL TÉCNICO
AVISO
Consulta las recomendaciones de mante-
nimiento, uso, carga y almacenamiento de
las baterías RS en las secciones de Manteni-
miento y Advertencias de Uso del Sistema de
Asistencia Eléctrica de este manual.
Consulta también el proceso de carga, encen-
dido y comprobación del nivel de las baterías
en la sección Uso de Rise de este manual.
Consulta la sección Información Relevante
de las Baterías RS para acceder y más infor-
mación útil de uso y cuidados de la batería
interna y el Range Extender.
El Range Extender de Rise Hydro 2022 no es compati-
ble con su uso en modelos Rise Carbon 2021-2022, de
la misma manera, el Range Extender de Rise Carbon
2021-2022 no es compatible con Rise Hydro 2022.
36V
252 Wh
1.5 Kg
Ion-Litio. Samsung 18650
3.5 horas
Cable Range Extender 2022 a puerto de carga
de Rise Hydro. 225mm
IPX5
ISO13849 > ISO13849-1:2015
IEC62133 > IEC62133:2017
UN 38.3
No compatible con Rise Carbon 2021-2022
B LUE PAP ER R I SE · HYDRO 2022

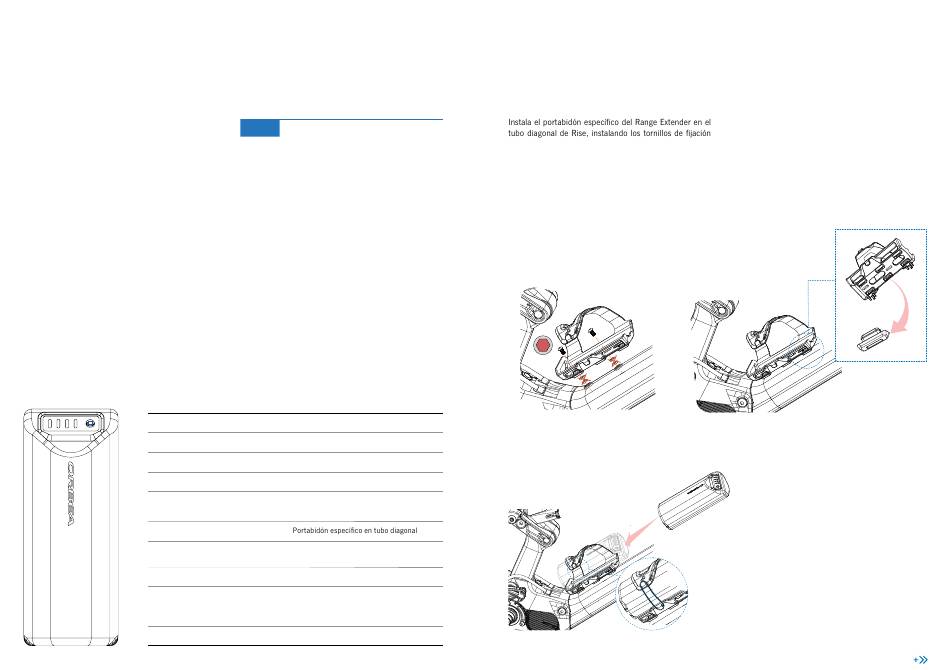

MONTAJE DEL RANGE EXTENDER

con un par de apriete de 5Nm.
Al instalar el portabidón del Range Extender, retira las cua-
tro arandelas premontadas en el cuadro y comprueba que
una vez instalado, los seis puntos de contacto del portabi-
dón se apoyan correctamente en el tubo diagonal.
3
5 N.m
ORBEA | 89
x6
Instala la batería Range Extender en el portabidón y asegú-
ralo con la goma de seguridad.
El soporte del Range Extender es compatible con el
uso de bidones estándar cuando el range Extender no
esté montado en la bicicleta.
