60 | ORBEA
HAUPTDREHPUNKT
DES HINTERBAUS
GREASE
6.1 7.1 6.3
6
15 N.m
Nur am Gewinde.
Kein Fett auftragen
06 KLEINTEIL-KIT HAUPTDREHPUNKT RISE H 22
Lager nicht enthalten
ART Nº: XA76
6.1 Hauptdrehpunktachse. M12xP1,0
6.2 Hauptdrehpunktmutter. M12xP1,0
6.3 Spacer 12x16x2 mm
TECHN I SCH ES HAN DB UCH
GREASE
15 N.m
6.3 7.1 6.2
Das von Orbea empfohlene
Anzugsdrehmoment ist unbedingt
zu beachten.
0 7 KIT HAUPTDREHPUNKTLAGER
ANZAHL ART Nº: X322
1 7.1 Lager Enduro Max 6801 12x21x5
1
2
B LUE PAP ER R I SE · HYDRO 2022
DÄ M PF E RWI PP E

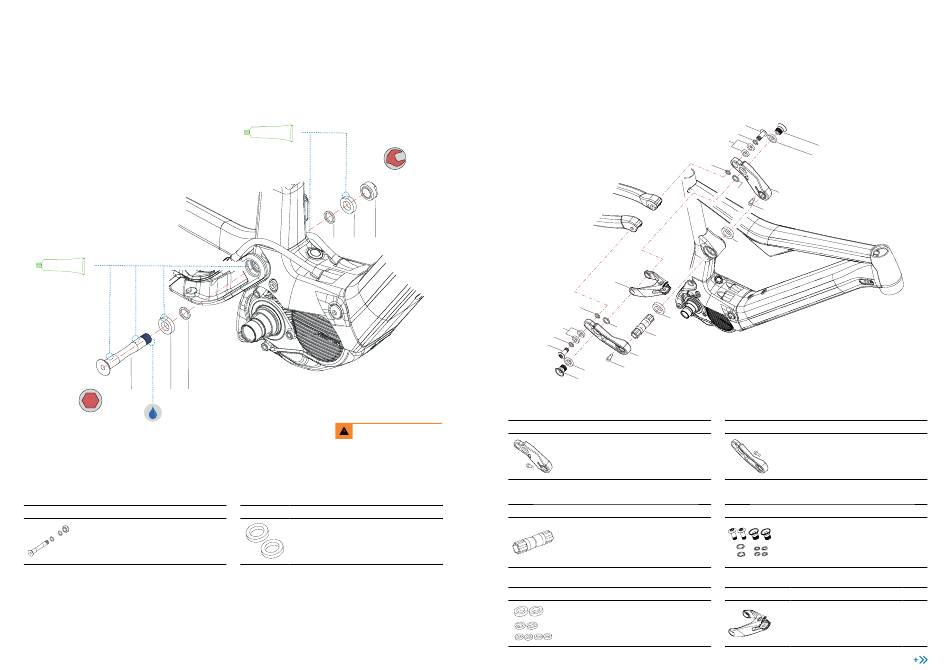

EXPLOSIONSZEICHNUNG DER DÄMPFERWIPPE
16
12.1
11.2
11.1
0 8 K IT W I P PE LI N KS R IS E
Lager nicht enthalten
ART Nº: X207
8.1
8.2
10 ACHSE WIPPE RISE
ANZAHL ART Nº: X209
2
12 LAGER-KIT WIPPE OCCAM-RISE
ART Nº: X211
12.1 Lager Enduro Max 6800 10x19x5
12.2 Lager Enduro Max 6802 15x24x5
12.3 Lager Enduro Max 6804 20x32x7
11.1
11.2
12.1
11.2
11.4
12.3
13
11.2
12.3
11.4
10
9.1
9.2
12.2
11.3
0 9 K I T W I P P E R EC HTS R I S E
Lager nicht enthalten
A N ZA HL ART Nº: X208
Wippe links Rise. Schwarz 1
Schraube M6x20 DIN912 1
1 1 K L EI N T EI L- KI T W IP P E R IS E
Beide Seiten. Lager nicht enthalten
A N ZA HL ART Nº: X210
Achse Wippe Rise 1
1 3 DÄM P FERV ER LÄ N G ER UN G R I S E
A N ZA HL ART Nº: X212
4
2
2
ORBEA | 61
D E
11.3
12.2
8.1
8.2
AN ZAHL
9.1 Wippe rechts Rise. Schwarz 1
9.2 Schraube M6x20 DIN912 1
AN ZAHL
11.1 Schraube Wippe-Sitzrohr M10xP1,0 2
11.2 Unterlegscheibe 10x12x2 4
11.3 Schraube Wippe-Dämpferverlängerung
2
M15xP1,0
11.4 Unterlegscheibe 15x19x2 2
AN ZAH L
Dämpferverlängerung Rise 1
