56 | ORBEA
SPE CIFI CH E T E C NI CH E
SHIMANO EP8 RS
SMART CHARGER ORBEA RS 2A-4A
INPUT
OUTPUT
VELOCITÀ DI CARICA BATTERIA INTERNA
RS 540Wh
VELOCITÀ DI CARICA RANGE EXTENDER
RS 252Wh
RANGE TEMPERATURA DI CARICA
VISUALIZZAZIONE PROCESSO DI CARICA
CERTIFICAZIONI
COMPATIBILITÀ
CABLAGGIO ORBEA RS
CABLAGGIO RS 2022.
Collegamento batteria interna-motore-porta
di carica-pulsante ON/OFF
PULSANTE ON-OFF MINI RS 2022
COMPATIBILITÀ
MANUALE TECNICO
100-240V. 50-60Hz. CA
42V 4A CC
4A
2A
Lo Smart Charger RS riconosce a quale batteria è collegato
e adatta la corrente di carica
0ºC - 40ºC
Processo di carica e LED di errore
CB: IEC60335-1, IEC60335-2-29
CE: EN60335-1, EN60335-2-29
RCM, SAA: AS/NZS 60335.2.29
FCC: FCC PART 15B
IC: ICES-003-Issue 7
Non compatibile con Rise Carbon 2021-2022
(Batteria interna RS 360Wh o Range Extender 252Wh 2021)
Protocollo comunicazione: Shimano STEPS
Impermeabilità: IP66
Non compatibile con Rise Carbon 2021-2022
B LUE PAP ER R I SE · HYDRO 2022
1 1 MONTAGGIO E PA RTI DI RICAMBIO

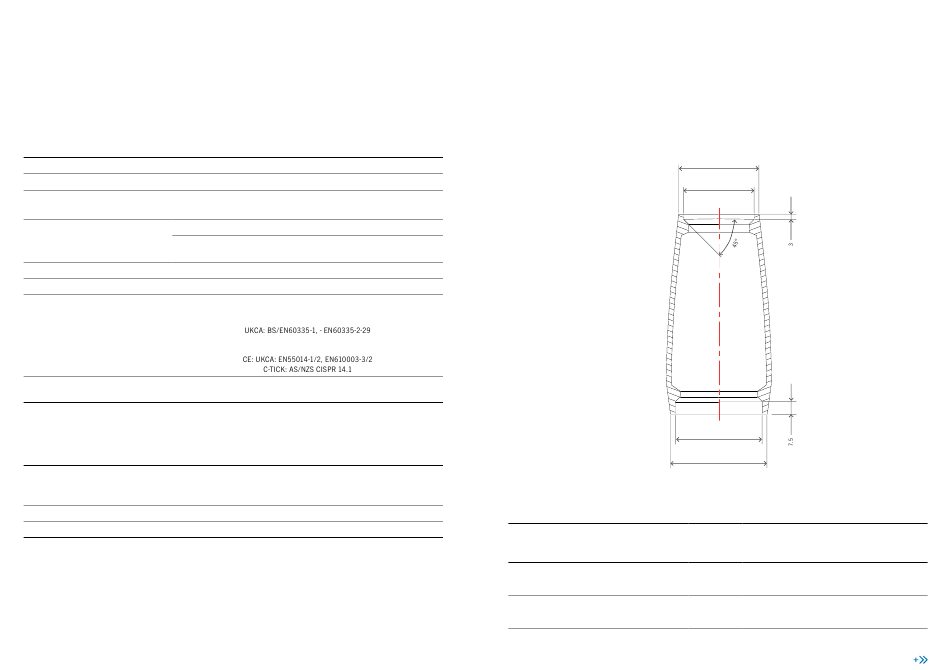

SERIE STERZO

DIMENSIONI DEL TUBO STERZO

SPECIFICHE DELLA SERIE STERZO
TIPO ID* OD**
SUPERIORE 1-1/8" Integrato 42mm 48mm
INFERIORE 1-1/2" Integrato 52,1mm 58mm
* ID: Diametro interno tubo sterzo. ** OD: Diametro esterno tubo sterzo.
ø48
ø42
ø52.1
ø58
Angolo di contatto
Angolo
con anello di SHIS
della pista del
compressione/pista
CODE
cuscinetto (montaggi Orbea)
della forcella
36º
45º dipende dai modelli della IS42/28,6
serie sterzo
45º 45º IS52/40
ORBEA | 57
I T
Dimensioni
cuscinetti
8x30x41,8mm
7x40x52mm
