70 | ORBEA

IN ST RA DA MEN TO D EI CAVI D EI CO MPO N ENT I

DEL SISTEMA ELETTRICO
L'installazione e la sostituzione dei componenti del sistema elettrico richiedono una conoscenza tecnica avanzata
e pertanto potrebbero andare oltre le capacità della maggior parte degli utenti.
Porta sempre la bicicletta da un rivenditore autorizzato per la diagnosi, la riparazione e l'installazione dei com-
ponenti del sistema elettrico. I danni ai componenti derivanti da un'installazione errata possono rendere nulla la
garanzia su di essi.
Opzione 1: Ciclocomputer Shimano SC-EM800
SC-EM800
9
3
EW-SD300
SW-EM800-L
Opzione 2: Centralina Shimano EW-EN100 (senza ciclocomputer)
SW-E7000-L
10
6
EW-SD50
EW-SD50
EW-EN100
4
Opzione 3: Ciclocomputer Shimano SC-E7000
SC-E7000
8
SW-E7000-L
10
EW-SD50
EW-SD50
4
MANUALE TECNICO
7
EW-SD300
5
EW-SD300
EW-AD305
All'interno del tubo obliquo
5
EW-SD300
EW-AD305
All'interno del tubo obliquo
B LUE PAP ER R I SE · H YD R O 2022

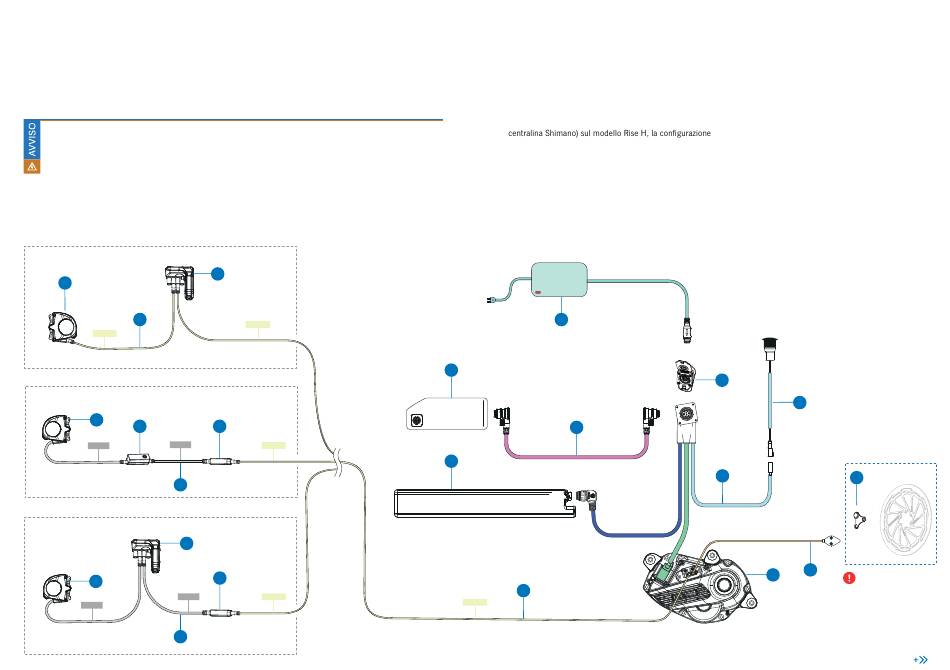

SCHEMA DI COLLEGAMENTO
DEI COMPONENTI
A seconda dell'opzione di montaggio (ciclocomputer o
del cablaggio dall'EP8 RS al ciclocomputer o centralina e
interruttori cambia.
Il motore Shimano EP8 utilizza lo standard di cablaggio
EW-SD300 Di2/STEPS. Nei montaggi con ciclocomputer
SC-EM800, un unico cavo da 1200mm collega direttamen-
te il motore allo schermo. Un altro cavo EW-SD300 collega
il ciclocomputer all'interruttore remoto SW-EM800-L.
14
13
18
12
2
EW-SD300
ORBEA | 71
Nei montaggi con ciclocomputer SC-E7000 o centralina
EW-EN100 (senza schermo) che utilizzano lo standard di
cablaggio EW-SD50 Di2/STEPS, viene utilizzato un adatta-
tore Shimano EW-AD305 all'interno del tubo obliquo, che
converte il cavo del motore EW-SD300 a uno standard EW-
SD50 per collegare il ciclocomputer o la centralina.
Un altro cavo EW-SD50 collega il ciclocomputer SC-E7000
o la centralina EW-EN100.all'interruttore remoto SW-
E7000-L.
CONSULTA L'ELENCO DEI COMPONENTI
ALLA FINE DI QUESTO PARAGRAFO
15
17
16
19
11
1
See Centerlock
Rotor Compatibility
I T
