102 | ORBEA

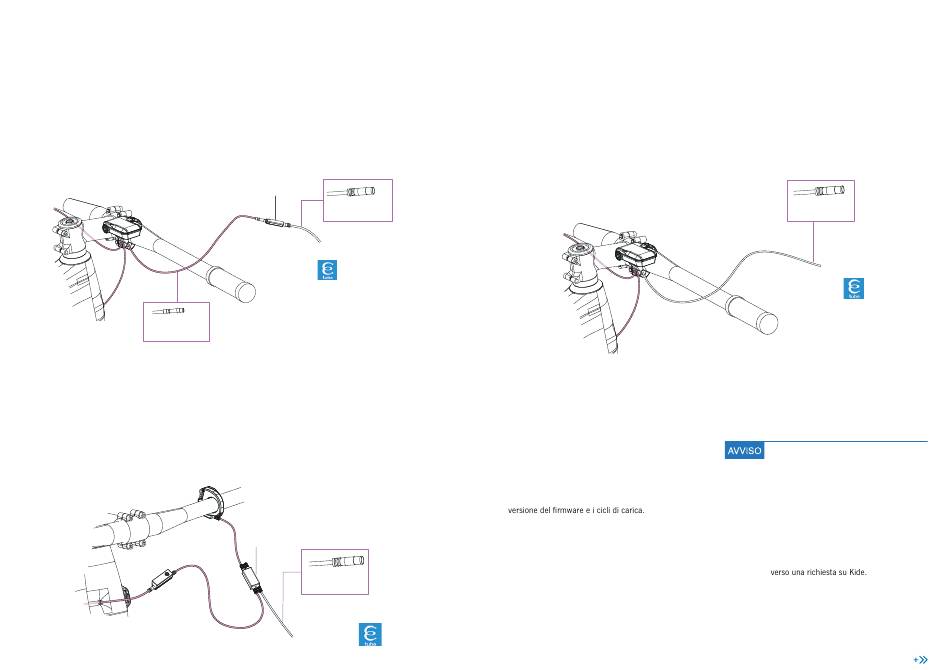

COLLEGAMENTO DEI MONTAGGI CON CICLOCOMPUTER SC-EM800

Sui modelli che utilizzano il ciclocomputer SC-EM800, è possibile utilizzare uno dei connettori liberi per collegare l'inter-
faccia SM-PCE02. Si deve collegare un cavo SD300 al connettore libero del ciclocomputer e poi utilizzare un adattatore
EW-AD305 per convertire il cavo SD300 a uno standard SD50, ovvero lo standard del cavo SC-PCE02 PC-link. In alterna-
tiva, si può utilizzare un cavo PC-Link Y7EA03100 per collegare direttamente il ciclocomputer con l'SM-PCE02.
SC-EM800
Shimano
Cavo EW-SD300

COLLEGAMENTO DEI MONTAGGI CON CENTRALINA EW-EN100

Per collegare i modelli con centralina EW-EN100, si devono utilizzare una giunzione SM-JC41 e un cavo aggiuntivo
SD50 per avere una porta libera dove collegare l'SMPCE02.
SW-EM7000 L
EW-EN100
MANUALE TECNICO
EW-AD305
Shimano EW-SD50
Cavo PC-Link
Shimano SM-PCE02
SM-JC41
Shimano EW-SD50
Cavo PC-Link
Shimano SM-PCE02
B LUE PAP ER R I SE · HYDRO 2022
COLLEGAMENTO DEI MONTAGGI
CON CICLOCOMPUTER SC-E7000
Per collegare i modelli con ciclocomputer SC-E7000, è
possibile utilizzare uno dei connettori liberi per collegare
direttamente il cavo PC-link standard SD50 allo schermo.
SC-E7000
BATTERIA ORBEA RS
IN ETUBE PROFESSIONAL
Quando si collega il sistema Rise EP8 RS utilizzando lo
strumento di diagnosi Shimano PCE02, la batteria Orbea
RS è visibile in Etube Professional.
Con lo strumento PCE02 puoi accedere a informazioni ri-
levanti sulla batteria nella scheda Manutenzione, come la
ORBEA | 103
I T
Shimano EW-SD50
Cavo PC-Link
Shimano SM-PCE02
La batteria interna Orbea RS 540Wh non è
diagnosticabile utilizzando Etube Professio-
nal. Se c'è un problema nel sistema elettrico
Rise H, usa Etube Professional per stabilire
che il problema non risieda in altri compo-
nenti del sistema Shimano.
Contatta Shimano per fornire loro un rappor-
to sul sistema attraverso una richiesta. Se
Shimano ti infomerà che il problema risiede
nella batteria interna, contatta Orbea attra-
