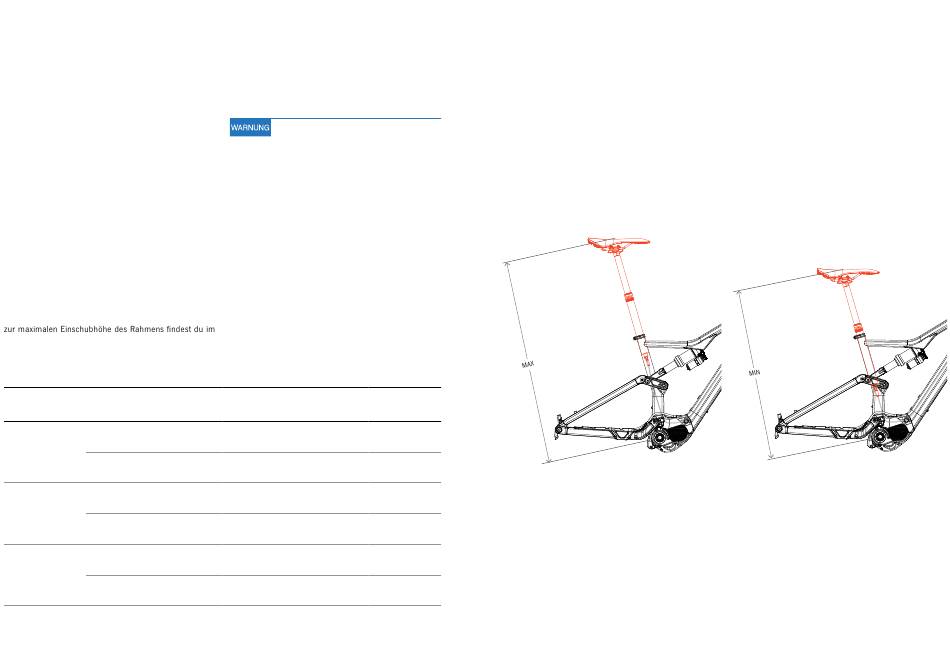

MAXIMALE UND MINIMALE SITZHÖHE
BEI VARIO-SATTELSTÜTZEN
In der folgenden Tabelle werden die maximalen und mini-
malen Sitzhöhen bei der Verwendung einer Vario-Sattel-
stütze in ausgefahrenem Zustand für alle Rahmengrößen
aufgeführt.
Die maximale Sitzhöhe bezieht sich auf die Höhe des Sattels
bei Montage der Sattelstütze bei entsprechend der durch
die Sattelstütze vorgegebenen minimalen Einschubtiefe.
Die minimale Sitzhöhe bezieht sich auf die Höhe des Sattels
bei Montage der Sattelstütze bei entsprechend der durch
den Rahmen vorgegebenen maximalen Einschubtiefe.
Aufgeführt werden nur die maximalen und minimalen Hö-
hen für Kombinationen von Vario-Sattelstützen und Sätteln
für einen konkreten Rahmen. Wende dich an den entspre-
chenden Hersteller, um die jeweilige Höhe beim Einsatz
einer anderen Vario-Sattelstütze zu erfahren. Die Angaben
Abschnitt „Technische Daten" in diesem Handbuch.
MODELL VARIO- SITZHÖHEN-
RISE H (S)
SATTELSTÜTZE LIMIT
Minimale Sitzhöhe.
626mm*
Ausgefahren
OC2 31,6
125 mm
Maximale Sitzhöhe.
736mm*
Ausgefahren
Minimale Sitzhöhe.
671mm*
Ausgefahren
OC2 31,6
150 mm
Maximale Sitzhöhe.
791mm*
Ausgefahren
Minimale Sitzhöhe.
711mm*
Ausgefahren
OC2 31,6
170 mm
Maximale Sitzhöhe.
826mm*
Ausgefahren
* Die Werte können je nach Höhe des Sattelmodells um +/-5 mm abweichen.
TECHN I SCHES HAN DB UCH
Die in der folgenden Tabelle aufgeführten
Höhen beziehen sich auf den Abstand von
der Mitte des Tretlagers bis zur Mitte der
Satteloberseite (für von Orbea verbaute
Sattelmodelle). Beim Einsatz anderer auf
dem Markt erhältlicher Sättel können diese
Werte je nach Höhe des Sattelmodells um
+/- 5 mm abweichen. Sollte deine Sitzhöhe
um weniger als 5 mm von den hier angege-
benen Werten abweichen, könnte die Wahl
eines anderen auf dem Markt erhältlichen
Sattelmodells diesen Unterschied gegebe-
nenfalls ausgleichen.
Sollte deine Sitzhöhe um mehr als 5 mm
von den hier angegebenen Werten abwei-
chen, musst du eine Vario-Sattelstütze mit
entsprechend höherem oder geringerem
Federweg wählen.
RAHMEN/GRÖSSE
RISE H (M) RISE H (L) RISE H (XL)
656mm* 691mm* 741mm*
781mm* 821mm* 871mm*
676mm* 716mm* 766mm*
826mm* 866mm* 916mm*
701mm* 736mm* 786mm*
871mm* 906mm* 956mm*
B LUE PAPER RIS E · HYDRO 2022 ORBEA | 49
