88 | ORBEA
RANGE EXTENDER
RS 252 WH 2022
Durch Anschluss des Orbea RS Range Extender am Rise
lässt sich die Kapazität des Systems um zusätzliche 252
Wh erweitern, sodass in Kombination mit dem integrierten
Akku eine Gesamtkapazität von 792 Wh erzielt wird.
Damit erhöht der Range Extender die Reichweite des Rise
H um 50 % im Vergleich zur alleinigen Nutzung des inte-
grierten Akkus.

TECHNISCHE DATEN DES EXTERNEN AKKUS RANGE EXTENDER RS

SPANNUNG
KAPAZITÄT
GEWICHT
ZELLEN
LADEDAUER 100 % (2 A)
Mit RS Smart Charger
MONTAGE
VERBINDUNG
WASSERDICHTIGKEIT
ZERTIFIZIERUNGEN
KOMPATIBILITÄT
TECHN I SCH ES HAN DB UCH
den und Aufbewahrung der RS-Akkus unter
der Bestandteile des Motorsystems und der
Akkus" in diesem Handbuch.
Lies zudem die Hinweise zum Ladevorgang,
Einschalten und Überprüfen des Ladestands
im Abschnitt „Verwendung des Rise" in die-
sem Handbuch. Im Abschnitt „Wichtige Infor-
lemlösung rund um den integrierten Akku und
den Range Extender.
Der Range Extender des Rise Hydro 2022 ist nicht zur
Verwendung am Rise Carbon 2021-2022 geeignet.
Der Range Extender des Rise Carbon 2021-2022 ist
nicht zur Verwendung am Rise Hydro 2022 geeignet.
36 V
252 Wh
1,5 kg
Lithium-Ionen. Samsung 18650
3,5 Stunden
Spezieller Halter. Unterrohr
Range Extender 2022 Kabel mit Ladebuchse
des Fahrrads. 225 mm
IPX5
ISO13849 > ISO13849-1:2015
IEC62133 > IEC62133:2017
UN 38.3
Nicht mit Rise Carbon 2021-2022 kompatibel
B LUE PAP ER R I SE · HYDRO 2022

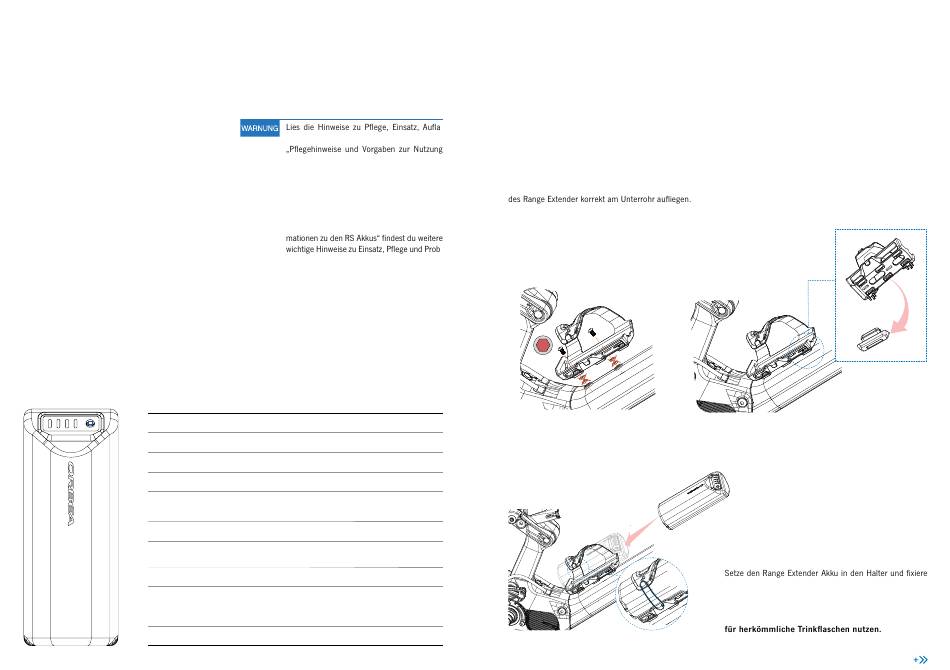

MONTAGE DES RANGE EXTENDER

Montiere den speziellen Halter des Range Extender am
-
Unterrohr des Rise. Ziehe die Befestigungsschrauben mit
einem Drehmoment von 5 Nm an.
Entferne vor der Montage des Range Extender Halters die
vier am Rahmen vormontierten Unterlegscheiben. Über-
prüfe nach der Montage, dass die sechs Kontaktpunkte
-
3
5 N.m
ORBEA | 89
x6
ihn mit dem Sicherungsgummi.
Wenn der Range Extender nicht eingesetzt ist,
kannst du den Range Extender Flaschenhalter auch
