110 | ORBEA
REG O LA ZIO N E
AMMORTIZZATORI FOX
MANUALI DEL PRODUTTORE
MANUALE AMMORTIZZATORI FOX FLOAT DPS
E FLOAT X:
https://www.ridefox.com/fox17/help.php?m=-
REGOLAZIONE CONSIGLIATA DELLA
PRESSIONE DELL'ARIA DEGLI AMMOR-
TIZZATORI FOX FLOAT DPS E FLOAT X:
Le regolazioni indicate in tabella sono orientative. I valori
delle condizioni del terreno.
MISURA DEL SAG CONSIGLIATO 25% - 30%
SAG del 25% su ammortizzatore
13,75 mm
210x55. Equivalenza in mm
SAG del 30% su ammortizzatore
16,5 mm
210x55. Equivalenza in mm
raggiungere il SAG desiderato. Un SAG del 25% dà una
sensazione di maggiore solidità con maggiore supporto.
Una volta raggiunto il SAG desiderato, regolare il Rebound
per trovare l'impostazione consigliata del Rebound nella
tabella di seguito indicata. Ruota il dial del Rebound in
MANUALE TECNICO
Poi conta i "clic" secondo la tabella di seguito-in senso
orario.

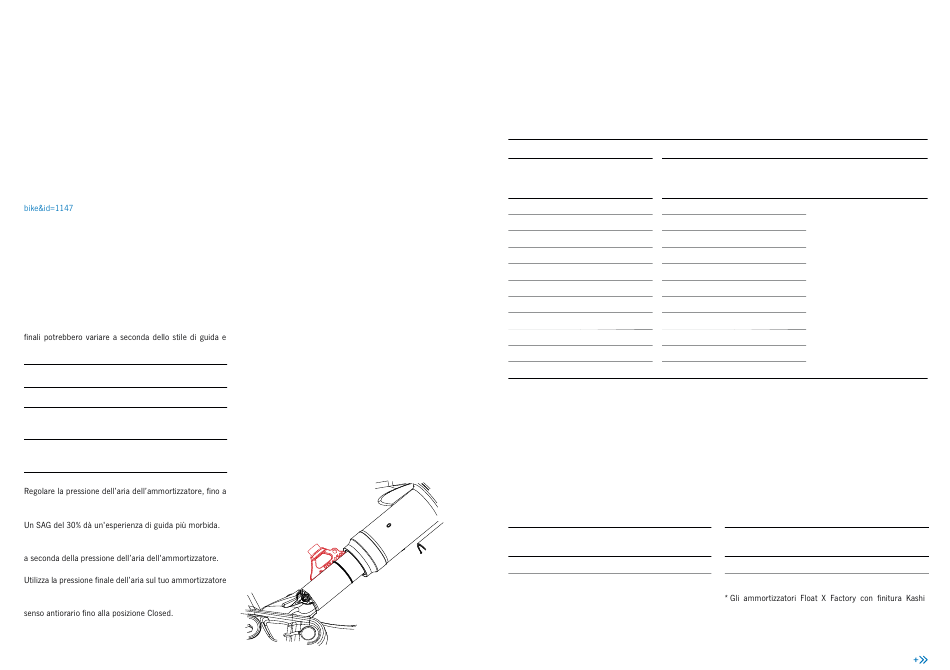

Puoi utilizzare la misura integrata del SAG sull'uten-
sile di precarico del leveraggio per misurare un SAG
del 30%.
B LUE PAP ER R I SE · H YD R O 2022
SUGGERIMENTI PER LA REGOLAZIONE DELLA COMPRESSIONE E
DEL REBOUND DEGLI AMMORTIZZATORI FOX FLOAT DPS E FLOAT X
IMPOSTAZIONI CONSIGLIATE DI COMPRESSIONE E REBOUND: In base alla pressione dell'aria,
una volta raggiunto il SAG desiderato
FOX FLOAT DPS
Impostazione
Pressione dell'aria Pressione dell'aria
rebound consigliata
(psi)
(clic)
<100 Open
100-120 11 100-120
120-140 10 120-140
140-160 9 140-160
160-180 8 160-180
180-200 7 180-200
200-220 6 200-220
220-240 5 220-240
240-260 4 240-260
260-280 3 260-280
280-300 Close 280-300
RIDUTTORI DEL VOLUME DELLA CAMERA
D'ARIA SU AMMORTIZZATORI FOX
Puoi regolare la progressività del tuo ammortizzatore in-
stallando dei riduttori del volume dell'aria, che puoi acqui-
stare da un rivenditore autorizzato Fox.
CONFIGURAZIONE DEI RIDUTTORI DEL VOLUME
SU FOX FLOAT DPS
Volume dei riduttori installati
Dimensioni
in fabbrica
210x55 0,2
FOX FLOAT X
Impostazione
rebound consigliata Compressione bassa velocità LSC
(psi)
(clic)
<100 10
10
9
8
7
Ruota il dial in senso orario
per aumentare la compressione
6
(Firm) e in senso antiorario per
ridurla (Soft)
5
4
3
2
1
CONFIGURAZIONE DEI RIDUTTORI DEL VOLUME
SU FOX FLOAT X
Volume dei riduttori Volume massimo
Dimensioni
installati in fabbrica
210x55 0,3
ma vengono consegnati da Orbea con un riduttore da
0,4 per personalizzare il tuo ammortizzatore. Consulta
il metodo di installazione dei riduttori nel manuale del
fabbricante.
ORBEA | 111
I T
dei riduttori
1,0
-
