62 | ORBEA

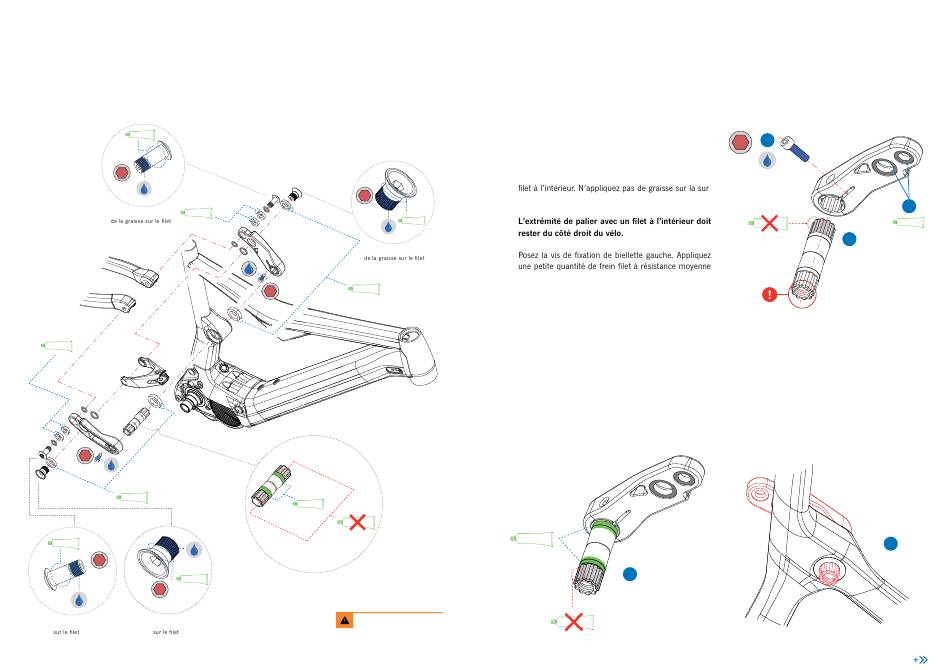

BIELLETTES
COUPLES DE SERRAGE ET PÂTES D'ASSEMBLAGE
GREASE
5
10 N.m
GREASE
Ne pas appliquer
GREASE
5
15 N.m
GREASE
GREASE
5
10 N.m
GREASE
8
15 N.m
Ne pas appliquer de la graisse Ne pas appliquer de la graisse
MAN UEL T ECHNI QUE
8
15 N.m
GREASE
Ne pas appliquer
GREASE
5
15 N.m
GREASE
GREASE
Toujours respecter le couple de
serrage prescrit.
B LUE PAP ER R I SE · H YD R O 2022
MONTAGE DE BIELLETTE
1. Le cas échéant, remplacez ou installez les roulements
de biellette gauche et/ou droite avant de poser les biel-
lettes sur le cadre.
2. Posez la biellette gauche sur l'extrémité du palier sans
face du palier où la biellette va être montée.
3.
et serrez au couple prescrit.
4. Appliquez de la graisse sur les chemins de roulement
de palier.
N'appliquez pas de graisse sur la surface de palier du
côté de la pose de biellette droite.
GREASE
4
GREASE
5 3
15 N.m
-
GREASE
2
5. Avec les roulements de cadre déjà en place, installez
l'ensemble biellette gauche-palier sur le cadre.
Veillez à ce que la biellette gauche soit bien installée. Le
palier ne doit pas être visible entre la biellette et le cadre.
ORBEA | 63
F R
1
GREASE
5
