80 | ORBEA

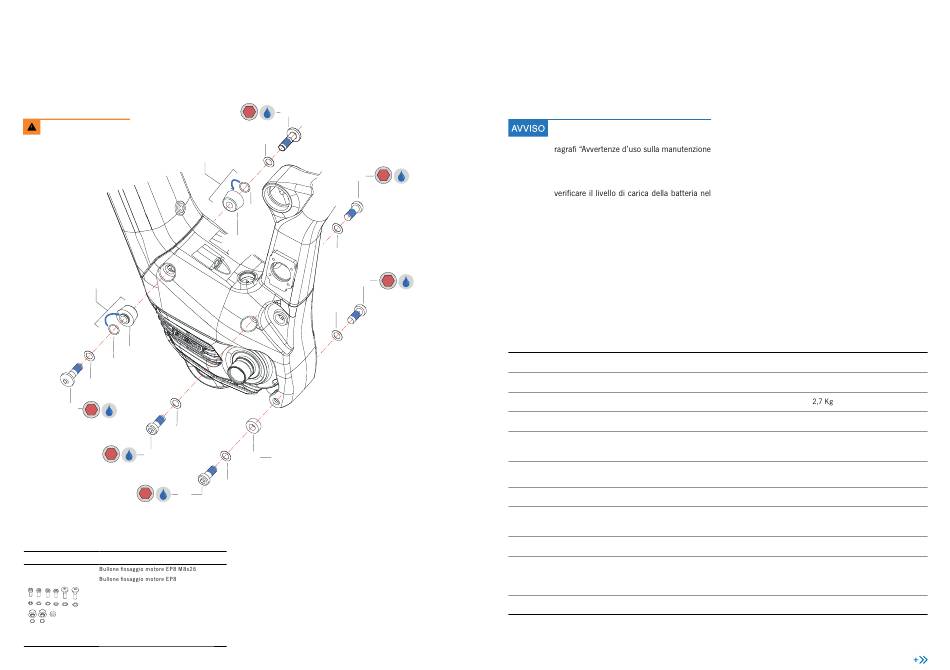

M ONTAG GI O DE L MOTORE E P 8
Rispettare sempre le impostazioni
di coppia consigliate.
Interno.
Tra il telaio e il motore.
Interno.
Tra il telaio e il motore.
24.3
24.4
24.5
24.1 6
12 N.m
24.5
6
24.2
12 N.m
6
24.2
12 N.m
24 KIT FISSAGGIO MOTORE EP8 RS RISE HYDRO 22
ART Nº. XA87
24.1
24.2
M8xP1,25
24.3 Distanziale anteriore motore 8x22x12
24.4 O-ring 10x1
24.5 Rondella 8x13x0.5
24.6 Distanziale posteriore motore
8x16x6,5
MANUALE TECNICO
6
24.1
12 N.m
24.5
6
24.2
12 N.m
24.4
24.3
24.5
6
24.2
12 N.m
24.5
Interno.
24.6
Tra il telaio e il motore.
24.5
QTÀ .
2
4
2
2
6
1
B LUE PAP ER R I SE · HYDRO 2022

BATT E R IA I NT E R NA

R S 5 40W H
Consulta le indicazioni per la manutenzione,
l'uso e lo stoccaggio delle batterie RS nei pa-
e i componenti elettrici" di questo manuale.
Leggi anche come caricare, accendere e
paragrafo "Uso di Rise" di questo manuale.
Per avere maggiori e importanti informazioni
sulle batterie RS, leggi il paragrafo "Infor-
mazioni rilevanti sulle Batterie RS" di questo
manuale.

SPECIFICHE TECNICHE BATTERIA INTERNA RS

TENSIONE
CAPACITÀ
PESO
CELLE
TEMPO DI RICARICA 100% (4A)
Con Smart Charger RS
TEMPO DI RICARICA 80% (4A)
Con Smart Charger RS
MONTAGGIO
COLLEGAMENTO
IMPERMEABILITÀ
CERTIFICAZIONI
COMPATIBILITÀ
ORBEA | 81
36V
540 Wh
Ioni di Litio. Samsung 21700
4,5 ore
3 ore
Interno. All'interno del tubo obliquo. Non rimovibile dall'utente
Cablaggio al motore, porta di carica e pulsante accensione/
spegnimento
IP66
ISO13849> ISO13849-1:2015
IEC62133> IEC62133:2017
UN 38.3
Non compatibile con Rise Carbon 2021-2022
