78 | ORBEA

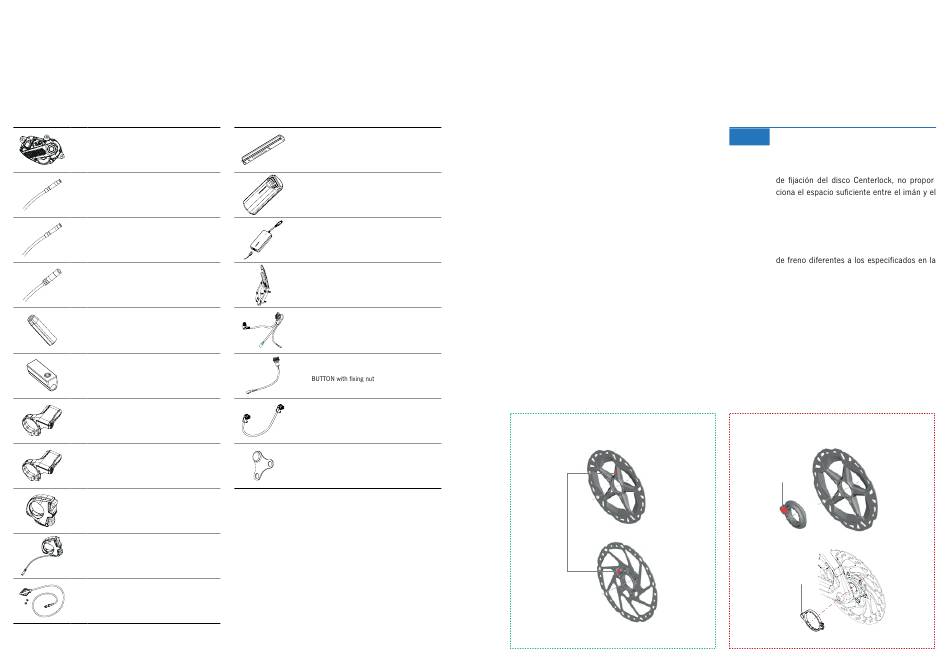

COMPONENTES DEL SISTEMA
ELÉCTRICO SHIMANO Y ORBEA RS
COMPO NEN TE S S H I MAN O*
1 MOTOR SHIMANO EP8 RS
2 CABLE SHIMANO STEPS-DI2 EW-SD300 1200mm
3 CABLE SHIMANO STEPS-DI2 EW-SD300 400mm
4 CABLE SHIMANO STEPS-DI2 EW-SD50 400mm
5 ADAPTER SHIMANO EW-AD305
Cable EW-SD50 / EW-SD300
6 JUNCTION-A SHIMANO EW-EN100
7 DISPLAY SHIMANO SC-EM800 35mm
8 DISPLAY SHIMANO SC-E7000 35mm
9 REMOTE SWITCH SHIMANO SW-EM800-L.
No cable
10 REMOTE SWITCH SHIMANO SW-E7000-L.
300mm cable
11 SPEED SENSOR SHIMANO EW-SS301.
760mm cable. With bolts
* Los componentes Shimano están disponibles a través de un distribuidor
del fabricante.
MANUAL TÉCNICO
COMPONENTES ORBEA RS ART Nº
12 ORBEA RS INTERNAL BATTERY
540Wh 36V
13 ORBEA RS RANGE EXTENDER
BATTERY 252Wh 36 V 2022
14 ORBEA RS SMART CHARGER
2A-4A EU/US/UK/AUS
15 CHARGE PORT COVER
with screws
HARNESS CABLE RS BATTERY/
16
CHARGE POINT/SWITCH
(205/150/80mm)
17 RS MINI SWITCH ON/OFF
18 RS RANGE EXTENDER CABLE
2022 225mm
SPEED SENSOR MAGNET ORBEA
19
6-BOLT
B LU E PA P E R R I SE · HYDRO 2022
COMPATIBILIDAD DE MONTAJES
DE DISCOS DE FRENO TRASEROS
CENTERLOCK
Los montajes originales Orbea con ruedas y discos Center-
lock usan disco de freno trasero Shimano RT-EM600, que
XA81
integra el imán para el sensor de velocidad en la araña
del disco.
Si es necesario reemplazar el disco de freno trasero en
montajes con ruedas Centerlock, o si se desea sustituir
las ruedas en montajes con ruedas 6-bolt por ruedas
Centerlock, Rise Hydro 2022 es sólo compatible con los
siguientes modelos de discos de freno traseros con imán
XA82
integrado en la araña del disco:
· Shimano RT-EM600, RT-EM800, RT-EM900
· Shimano RT-EM810, RT-EM910
XA83
Discos de freno Shimano con el imán del sensor de ve-
locidad integrado en la tuerca de cierre Centerlock no
son compatibles con Rise Hydro 2022, ya que estos
XA84
discos están diseñados para un modelo de sensor de
velocidad diferente al montado en Rise Hydro, y por lo
tanto no proporcionarán la lectura correcta de la rueda
trasera al sistema.
XA85
XA86
COMPATIBLE
OPTIONS
X240
MAGNET
ORBEA | 79
AVISO
Rise Hydro 2022 no es compatible con el uso
del imán Centerlock Orbea X095.
Dicho imán, que se monta sobre la tuerca
cuadro, y dañará por lo tanto el cuadro y/o
sensor de velocidad.
Daños producidos en los componentes por el
uso de este imán, u otros modelos de discos
sección anterior, no están cubiertos por las
condiciones de garantía.
NOT COMPATIBLE
OPTIONS
MAGNET
ORBEA
X095
ES
-
