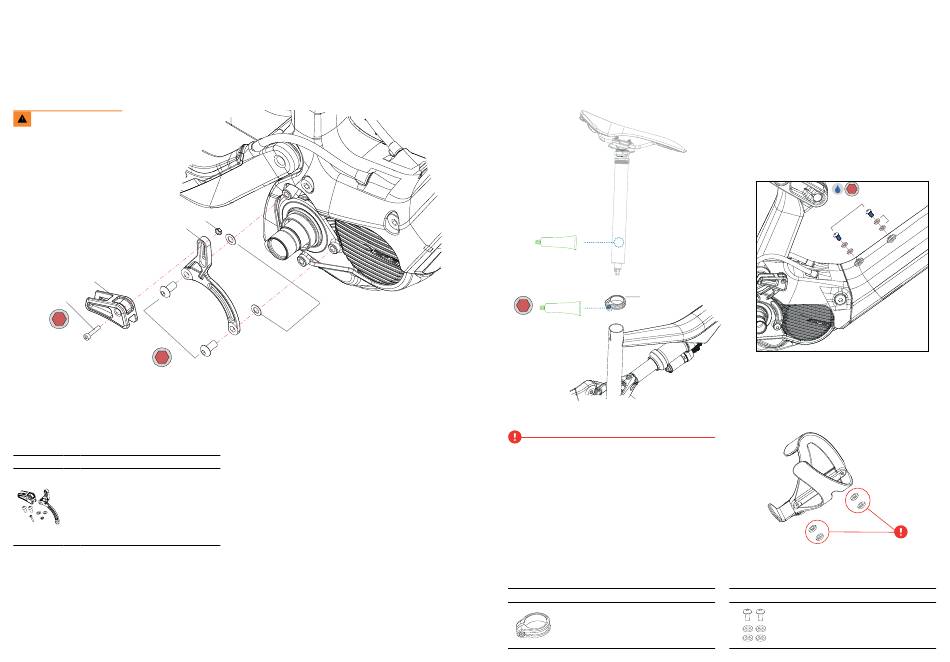

KETTENFÜHRUNG
Das von Orbea empfohlene
Anzugsdrehmoment ist unbedingt
zu beachten.
19.1
19.2
19.4
2.5
2 N.m
19.3
4
4 N.m
19 RISE KETTENFÜHRUNGSKIT
ART Nº: X221
19.1 Rise Kettenführungshalter
19.2 Kettenführung
19.3 Befestigungsschraube EP8 Motor
19.4 Schraube M3x15 DIN 912
19.5 Schraubenmutter M3 Befestigung
Kettenführung
19.6 Unterlegscheibe M6
TE CH NI S CH ES HAN DB UCH
19.5
19.6
A N ZA H L
1
1
2
1
1
2
B LU E PA P E R R I SE · HYDRO 2022
SO NSTIGE RA HM E NKOM PONE NTE N
GREASE
20
4
GREASE
5 N.m
Achte bei der Befestigung eines Flaschenhalters am
Rise H darauf, dass die Schrauben des Flaschenhalters
tief genug in die Löcher am Rahmen eingeschraubt
sind. Greift das Gewinde nicht tief genug, entferne
zwei bzw. vier der ursprünglich vorgesehenen Unter-
legscheiben, um eine sichere Montage zu gewährleis-
ten und eine Beschädigung der Gewindebohrungen
am Rahmen zu vermeiden.
2 0 SATTELSTÜTZENSCHELLE 34,9 mm SCHWARZ
Schraube enthalten
ART Nº: X202
Sattelstützenschelle 34,9 mm schwarz
Schraube enthalten
3
5 N.m
21.1
21 S C HR AUBEN - UND UN T E R L EG SC H EIB EN KIT
FLASCHENHALTER RISE H 22
ANZAHL ART Nº: XA80
21.1 Schraube M5x10
1
21.2 Unterlegscheibe 6,2x10x2
