58 | ORBEA
STEUERSATZ

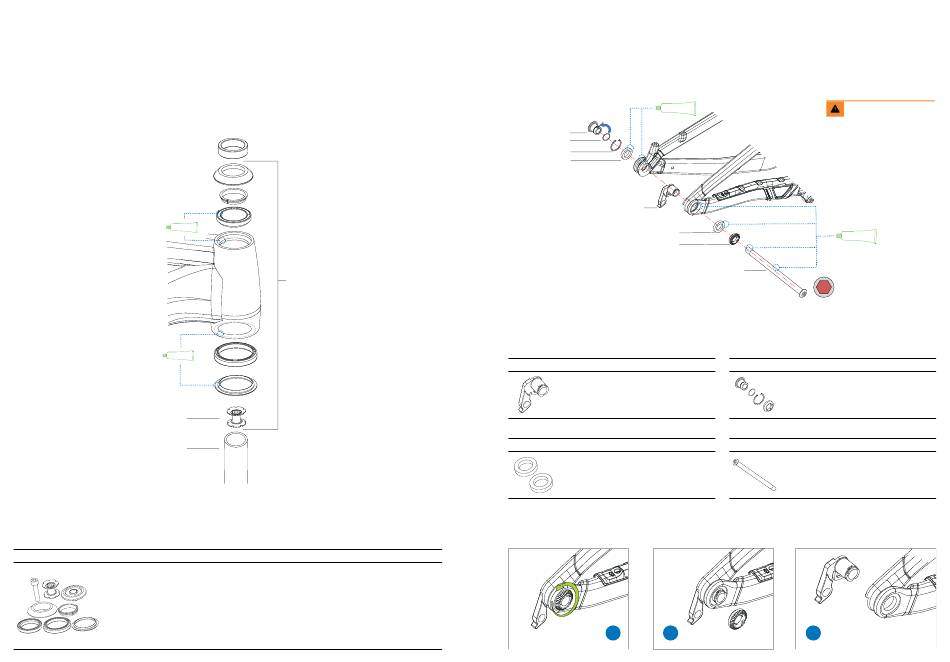

EXPLOSIONSZEICHNUNG UND MONTAGE DES STEUERSATZES

GREASE
GREASE
Starnut
Fork´s steerer tube
01 INTEGRIERTER STEUERSATZ MTB 1-1/8" - 1-1/2" - ACROS AIX-336
Einschließlich Spannkralle, Vorbaukappe und Steuersatzeinstellschraube
ART Nº: X023
1.1 Vorbaukappe. Rund
1.2 Steuersatzeinstellschraube M5
1.3 Spannkralle 1-1/8"
1.4 Steuersatzdeckel
1.5 Zentrierring
1.6 Obere Lagerschale
1.7 Untere Lagerschale
1.8 Gabelkonus
TE CH NI S CH ES HAN DB UCH
1
ANZAHL
1
1
1
1
1
1
1
1
B LU E PA P E R R I SE · HYDRO 2022

HINTERRADACHSE UND SCHALTAUGE

GREASE
3.1
3.2
3.3
4.1
2
4.1
3.4
02 SC H A LTAUG E STA N DAR D N R . 50 X1 2 MT B
ART Nº: X160
Schaltauge Standard Nr. 50 X12 MTB
04 LAGERKIT HINTERRADACHSE FS20
ART Nº: X204
4.1 Lager Enduro Max 6803 17x26x5
ENTFERNEN DER PULL&TURN-SCHALTAUGEN
1 2
Das von Orbea empfohlene
Anzugsdrehmoment ist unbedingt
zu beachten.
GREASE
5
6
10 N.m
03 KLEINTEIL-KIT HINTERRADACHSE VOLLFEDERUNG 20
Lager nicht enthalten
AN ZAHL ART Nº: X203
1 3.1 Einsatz Achse links
3.2 O-Ring 13x1
3.3 Sprengring SB 26 mm
3.4 Pull&Turn-Schaltaugenmutter
05 STECKACHSE BOOST 12x148 HOHL (12x187x1,5x15)
AN ZAHL ART Nº: X205
2 Steckachse Boost 12x148 hohl
(12x187x1,5x15)
3
ORBEA | 59
DE
ANZAHL
1
1
1
1
ANZAHL
1
