86 | ORBEA
4
9

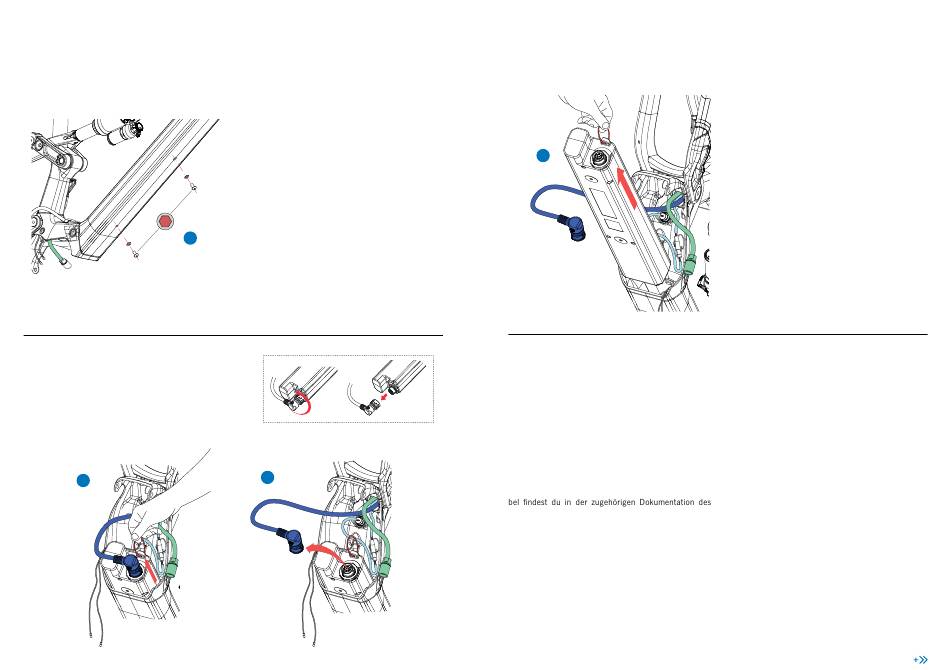

10. Ziehe vorsichtig an dem am integrierten Akku befes-
tigten Kabelbinder. So ziehst du den Akku aus dem
Rahmen, bis das Akkuverbindungskabel gut zu er-
reichen ist.
11. Trenne das Akkuverbindungskabel ab, indem du den
Sicherungsring nach links drehst und am Stecker ziehst.
10
TECHN I SCH ES HAN DB UCH
9. Entferne die Akkubefestigungsschrauben samt Unter-
legscheiben am Unterrohr.
11
B LUE PAP ER R I SE · HYDRO 2022
12

EINBAU DES INTEGRIERTEN AKKUS

Um den integrierten Akku wieder in den Rahmen einzuset-
zen, führst du die für den Ausbau beschriebenen Schritte
in umgekehrter Reihenfolge durch.
Bezüglich der Kabelführung und Drehmomenteinstellung
der einzelnen Komponenten nimm auf die jeweiligen Ab-
schnitte dieses Handbuchs Bezug.
Informationen zur Montage von Sicherungsring und Kur-
Herstellers:
ORBEA | 87
12. Ziehe den integrierten Akku aus dem Unterrohr.
E-Thirteen Kurbeln Plus EP8:
https://support.ethirteen.com/hc/en-us/arti-
cles/360058908731-Shimano-E-spec-Crank-Manual
Shimano Kurbeln FC-EM900/FC-EM600:
https://si.shimano.com/api/publish/storage/pdf/en/dm/
EP800/DM-EP800-03_ENG.pdf
