82 | ORBEA

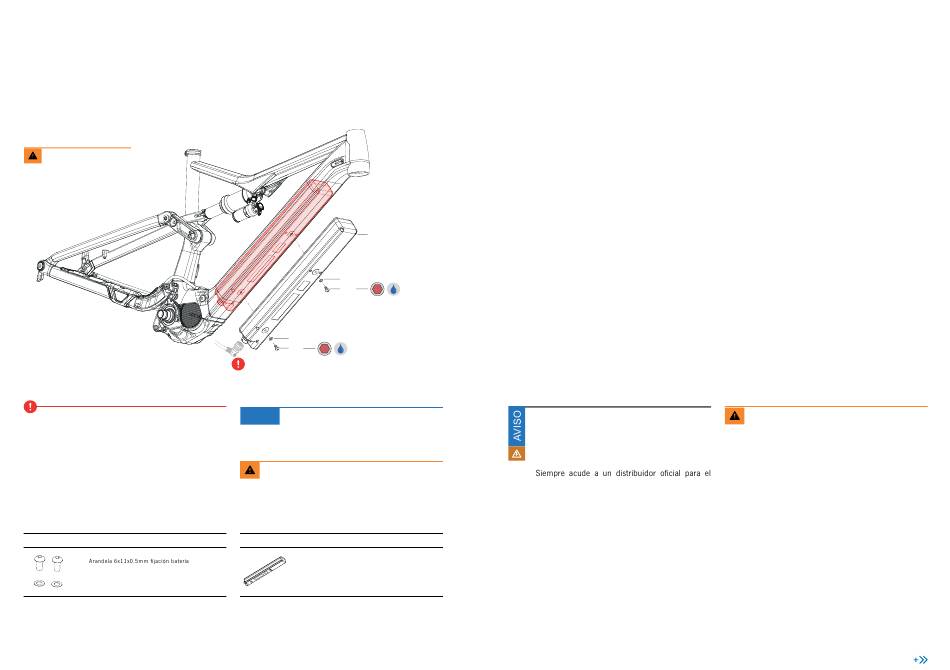

FIJACIÓN DE LA BATERÍA INTERNA RS
AL CUADRO
Realiza siempre el par de apriete
recomendado por Orbea.
Consulta cómo relizar la conexión del cable harness a
la batería interna en la sección Cableado de Compo-
nentes del Sistema Eléctrico y en la sección de insta-
lación de la batería interna más adelante.
25 KIT FIJACIÓN BATERÍA INTERNA RISE H 22
ART Nº: XA88
25.1 Tornillo aluminio amarre batería M6x9
25.2
26
25.2
4
25.1
5 N.m
25.2
25.1 4
5 N.m
AVISO
Consulta la sección de desmontaje e insta-
lación de la batería interna para conocer el
proceso de montaje completo.
Utiliza sólo tornillos originales Orbea para
amarrar la batería interna al cuadro de Rise H.
2 6 BATERÍA INTERNA ORBEA RS 540WH 36V
CAN T. ART Nº: XA81
2 Batería interna Orbea RS 540Wh 36V
2
MANUAL TÉCNICO B LUE PAP ER R I SE · HYDRO 2022
DIAGNÓSTICO DE ERRORES
DE LA BATERÍA INTERNA RS 540Wh
(Información para distribuidores)
La batería interna Orbea RS 540Wh no dispone de LEDs
para mostrar códigos de error en la misma y no es diag-
nosticable mediante E-Tube Professional. Si existe un
problema en el sistema eléctrico de Rise H, utiliza E-Tube
Professional para comprobar que el problema no reside en
otro de los componentes Shimano del sistema eléctrico.
Contacta con Shimano para proporcionar un informe del
sistema a través de una reclamación. Si Shimano te in-
forma de que el problema proviene de la batería interna,
contacta con Orbea a través de una reclamación.
DESMONTAJE DE LA BATERÍA INTERNA RS
(Información para distribuidores Orbea)
La instalación de componentes del sistema de
asistencia eléctrica requiere conocimientos avan-
zados y puede estar más allá de la habilidad de la
mayoría de usuarios.
diagnóstico, reparación e instalación de los com-
ponentes del sistema eléctrico de Rise.
Daños en los componentes derivados de una in-
correcta instalación podrían anular la garantía de
CANT.
dichos componentes.
1
ORBEA | 83
ES
Orbea recomienda que sólo un distribuidor auto-
rizado Orbea realice la sustitución de la batería
interna, ya que requiere desmontar componentes
prIncipales de la bicicleta y el sistema eléctrico.
Si vas a viajar con tu bicicleta y necesitas desmon-
tar la batería, lleva siempre tu bicicleta a un distri-
buidor Orbea para evitar daños en los materiales
y asegurar el funcionamiento correcto y seguro de
todos los componentes.
Una incorrecta instalación de los componen-
tes puede ser causa de fallos en los mismos, lo
que puede ser causa de accidentes y lesiones graves.
