84 | ORBEA
2.5

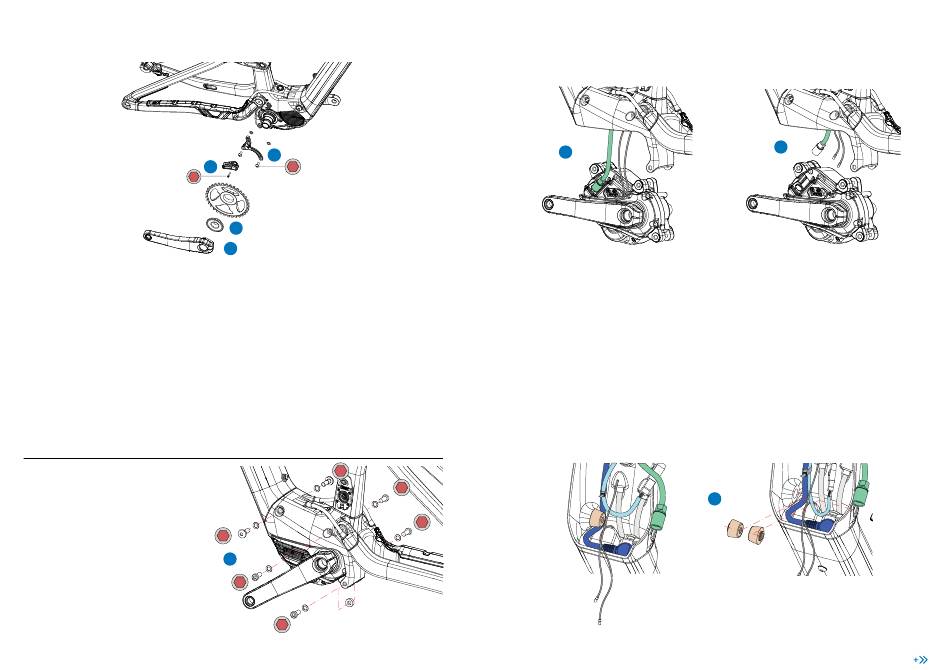

1. Entferne die rechte Kurbel nach der vom Hersteller
empfohlenen Methode.
E-Thirteen Kurbeln Plus EP8:
https://support.ethirteen.com/hc/en-us/arti-
cles/360058908731-Shimano-E-spec-Crank-Manual
Shimano Kurbeln FC-EM900/FC-EM600:
https://si.shimano.com/api/publish/storage/pdf/en/
dm/EP800/DM-EP800-03_ENG.pdf
2. Entferne den oberen Teil der Kettenführung, damit das
Kettenblatt ausgebaut werden kann.
5. Entferne die Befestigungsschrauben des Motors zusam-
men mit den Unterlegscheiben sowie die Motorbefes-
tigungsbuchse im unteren Bereich auf der Innenseite.
TECHN I SCH ES HAN DB UCH
4
4
2
3
1
3. Entferne den Sicherungsring am Shimano Kettenblatt,
indem du ihn im Uhrzeigersinn löst.
Hinterrad und Kette müssen am Fahrrad montiert
sein, damit du das Kettenblatt durch Festhalten des
Hinterrads blockieren und somit den Sicherungsring
lösen kannst.
Entferne den Kettenblatt-Sicherungsring und das Ket-
tenblatt mit den Shimano Werkzeugen TL-FC39 und
TL-FC33.
4. Nimm den Kettenführungshalter ab, damit du auf die
Befestigungsschrauben des Motors zugreifen kannst.
6
6
5
6
6
B LUE PAP ER R I SE · HYDRO 2022
6
6. Nimm den Motor vorsichtig vom Rahmen ab, damit
die Kabel beim Absetzen des Motors nicht beschä-
digt werden.
7. Trenne das Batteriekabel sowie die Kabel des Ge-
schwindigkeitssensors und des Displays vom Motor.
8. Entferne die oberen Motorbefestigungsbuchsen.
Beim Wiedereinbau der oberen Buchsen und des
Motors muss das Batteriekabel über die linke Buch-
se geführt werden, damit der Motor richtig eingebaut
werden kann.
6
6
ORBEA | 85
7
8
