84 | ORBEA
2.5

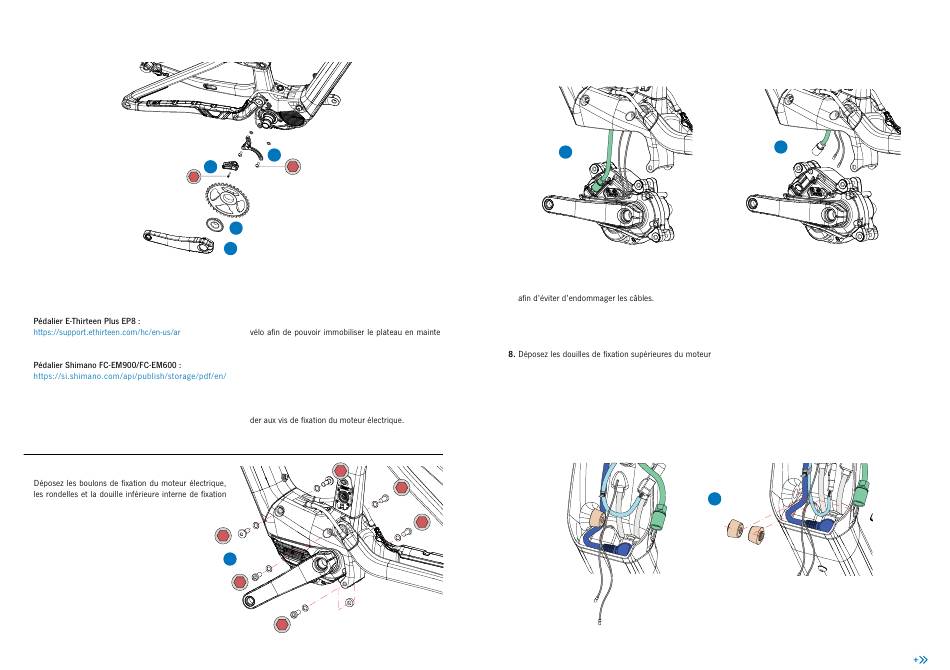

1. Déposez la manivelle droite du pédalier selon la mé-
thode recommandée par le fabricant.
-
ticles/360058908731-Shimano-E-spec-Crank-Manual
dm/EP800/DM-EP800-03_ENG.pdf
2. Déposez la partie supérieure du guide-chaîne pour pou-
voir retirer le plateau.
5.
du moteur électrique.
MAN UEL T ECHNI QUE
4
4
2
3
1
3. Déposez la bague de verrouillage du plateau Shimano. La
bague de verrouillage se desserre dans le sens horaire.
La roue arrière et la chaîne doivent être montées sur le
nant la roue arrière en position pour pouvoir desserrer
la bague de verrouillage.
Déposez la bague de verrouillage et le plateau à l'aide
des outils Shimano TL-FC39 et TL-FC33.
4. Déposez le support de guide-chaîne pour pouvoir accé-
6
6
5
6
6
B LUE PAP ER R I SE · HYDRO 2022
6
6. Retirez soigneusement le moteur électrique du cadre
7. Débranchez le câble de la batterie ainsi que les câbles de
- l'écran et du capteur de vitesse du moteur électrique.
électrique.
Au moment de reposer les douilles supérieures et le
moteur, le câble de la batterie doit être acheminé sur
le haut de la douille gauche pour permettre la pose cor-
recte du moteur électrique.
6
6
ORBEA | 85
7
8
F R
