90 | ORBEA

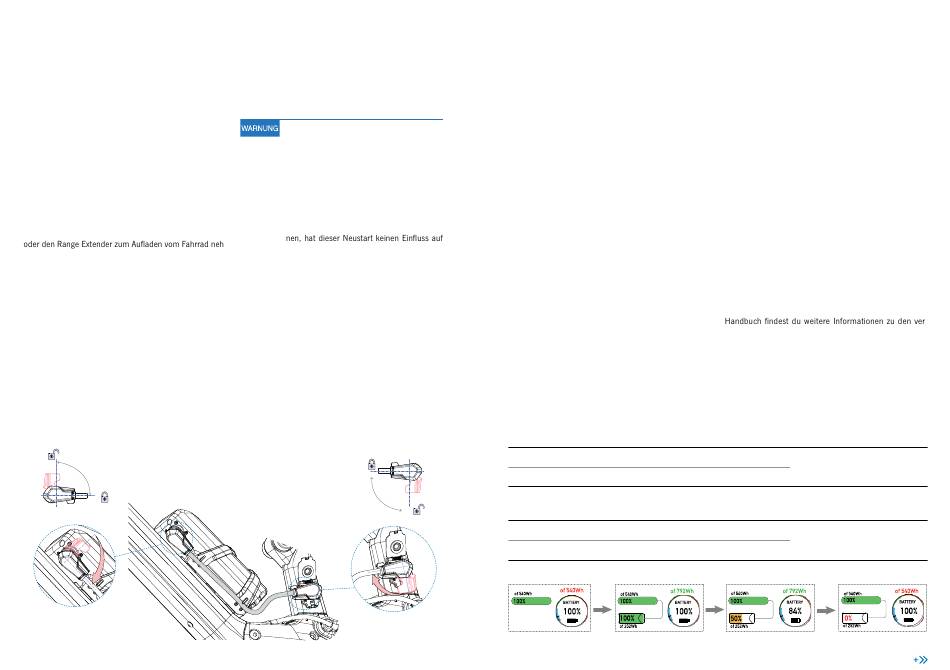

VERBINDEN DES RANGE EXTENDER
MIT DEM RISE HYDRO
Drehe die Sicherungslaschen am Range Extender Kabel
vor dem Anschluss an den Akku gegen den Uhrzeigersinn.
Schließe das Kabel an der Ladebuchse des Range Exten-
der an. Öffne die Ladebuchse am Fahrrad und schließe das
Kabel des Range Extender an.
Fixiere das Kabel, indem du die Sicherungslaschen im Uhr-
zeigersinn drehst.
Wenn du die Kabelverbindung des Range Extender lösen
men möchtest, drehe zuerst die Sicherungslaschen des
Kabels und ziehe dann vorsichtig am Kabelstecker.
TECHN I SCH ES HAN DB UCH
Sollte das Orbea Rise während des Anschlie-
ßens des Range Extender an der Ladebuchse
des Fahrrads eingeschaltet sein, schaltet sich
das System ab und muss neu gestartet wer-
den. Dieser Vorgang ist notwendig, damit das
System bei Neustart den Range Extender Akku
als Teil des Motorsystems erkennen kann.
Solltest du mit der Orbea RS Toolbox App
eine Aktivität über Garmin Connect aufzeich-
-
die Aufzeichnung der Daten des Orbea Rise
zu Garmin Connect. Die Daten der Aktivität
werden weiter aufgezeichnet, wenn du das
Rise wieder nutzt.
Wurde das Fahrrad einmal bei verbundenem
Range Extender gestartet, ist der Range Ex-
tender einsatzbereit. Der Range Extender
muss nicht extra gestartet werden.
Wird der Range Extender bei eingeschalte-
tem Fahrrad abgetrennt, schaltet sich das
Fahrrad von selbst aus und muss wieder ein-
geschaltet werden. Das System wird dadurch
neu gestartet und erkennt den integrierten
Akku als einzige Stromquelle.
B LUE PAP ER R I SE · H YD R O 2022
FUNKTIONSWEISE DES
RANGE EXTENDER
Der Range Extender versorgt den Shimano EP8 RS Motor
unmittelbar mit Energie. Beim Einsatz des Orbea Rise mit
verbundenem Range Extender versorgt ausschließlich der
Range Extender den Motor mit Strom, bis seine Reserven
erschöpft sind.

ANZEIGE DES LADESTANDS

Kombinierter Ladestand:
Wenn der Range Extender mit dem Orbea Rise verbun-
den ist (wenn das Orbea Rise mit verbundenem Range
Extender eingeschaltet wurde), berechnet das System
die Gesamtkapazität beider Akkus (792 Wh) und liefert
die Information über den Ladestand des Systems als
Summe des Ladestands beider Akkus.
Wenn der Range Extender mit dem Fahrrad verbunden
und seine Akkuladung aufgebraucht ist, zeigt das Sys-
tem über das Display, die Verbindungseinheit bzw. die
RS Toolbox (abhängig von der jeweiligen Installation) nur
die verfügbare Ladung des integrierten Akkus an. Es wird
also nur die Kapazität des integrierten Akkus und nicht
die Systemgesamtkapazität von integriertem Akku plus
Range Extender berücksichtigt.
AKKU LADESTAND DES AKKUS
Integrierter RS Akku (540 Wh)
Range Extender (252 Wh)
AKKU LADESTAND DES AKKUS
Integrierter RS Akku (540 Wh)
Range Extender (252 Wh)
Erst im Anschluss daran versorgt der integrierte Akku des
Orbea Rise den Motor mit Strom – vorausgesetzt der inte-
grierte Akku verfügt über eine entsprechende Restladung.
Der kombinierte Ladestand wird über die Verbindungs-
einheit EW-EN100, das Display SC-EN800 oder SC-
E7000 oder das entsprechende Datenfeld der Orbea RS
Toolbox bei kompatiblen Garmin Geräten angezeigt.
Im Abschnitt „Anzeige des Akku-Ladestands" in diesem
schiedenen Anzeigemöglichkeiten des Ladestands der
Rise-Akkus.
LADESTAND DES SYSTEMS
50 % (270 Wh)
50 %
396 Wh von 792 Wh
50 % (126 Wh)
LADESTAND DES SYSTEMS
100 % (540 Wh)
84 %
666 Wh von 792 Wh
50 % (126 Wh)
