90 | ORBEA

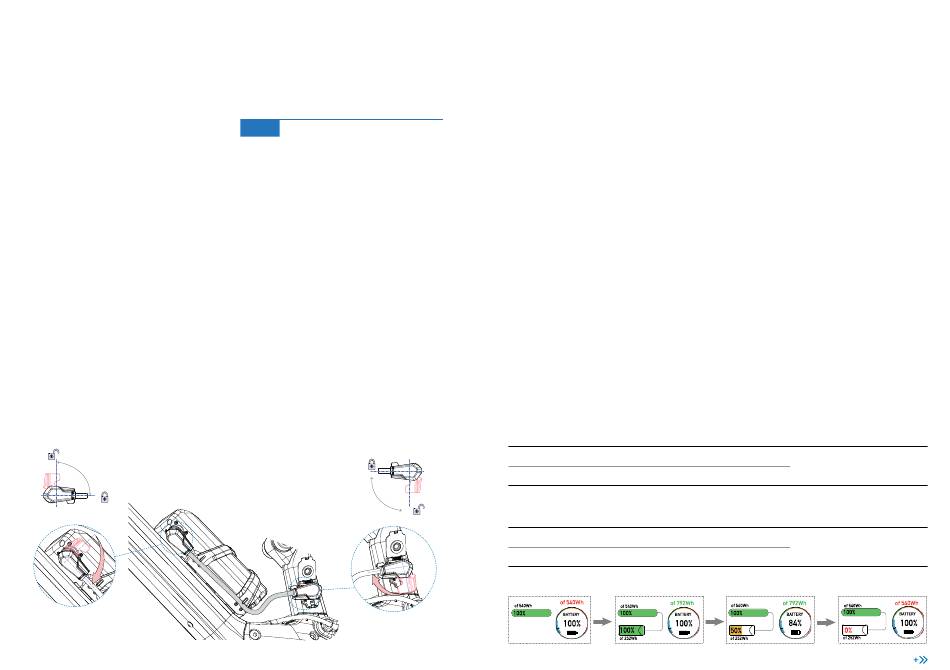

CONEXIÓN DEL RANGE EXTENDER
A RISE HYDRO
Levanta las pestañas de seguridad del cable de conexión
del Range Extender antes de conectarlo a la batería.
Conecta el cable al puerto de carga del Range Extender.
Abre el puerto de carga del tubo de sillín de Rise H y co-
necta el cable del Range Extender.
Baja las pestañas de seguridad en ambos extremos del
cable para asegurar la conexión.
Para desconectar el cable del Range Extender para des-
montar la batería o cargarla, levanta primero las pesta-
ñas de seguridad del cable y luego tira con cuidado del
conector.
MANUAL TÉCNICO
AVISO Si Rise estaba encendida al conectar el Ran-
ge Extender al puerto de carga de la bicicle-
ta, el sistema eléctrico se apagará y deberás
volver a encender Rise.
Este comportamiento es debido a que el
sistema necesita reiniciarse para reconocer
a la batería Range Extender como parte del
sistema de alimentación.
Si estabas grabando una actividad a través
de Garmin Connect utilizando la aplicación
Orbea RS Toolbox, ésto no tendrá ningún
efecto sobre el registro de datos de Rise en
Garmin Connect. Los datos de la actividad
se seguirán registrando cuando empieces a
utilizar Rise de nuevo.
Una vez enciendas la bicicleta con el Range
Extender conectado, el Range Extender es-
tará operativo. No es necesario encender el
Range Extender. Si se desconecta el Range
Extender de la bicicleta estando la bicicleta
encendida, ésta se apagará y será necesario
encender la bicicleta de nuevo para que el
sistema reconozca que sólo la batería interna
está alimentando el sistema.
B LUE PAP ER R I SE · H YD R O 2022
FUNCIONAMIENTO
DEL RANGE EXTENDER
El Range Extender alimenta el motor Shimano EP8 RS di-
rectamente. Al usar Rise H con el Range Extender conec-
tado, sólo el Range Extender proporcionará corriente al
motor hasta agotar la carga del Range Extender.
VISUALIZACIÓN DEL NIVEL DE CARGA
Nivel de carga conjunto:
Con el Range Extender conectado a Rise Hydro (habien-
do encendido Rise tras conectar el Range Extender), el
sistema calculará la capacidad total de ambas baterías
(792 Wh) y la información de la carga restante del sistema
vendrá dada por la suma de los niveles de carga y capaci-
dades de ambas baterías.
Cuando el Range Extender, estando este conectado a
la bicicleta, haya agotado su carga, el sistema volverá
a mostrar, mediante el modo de visualización disponible
(displays, centralita o RS Toolbox) sólo la carga disponible
de la batería interna, teniendo en cuenta la capacidad
total de la batería interna y no del conjunto de batería
interna y Range Extender.
BATERÍA NIVEL DE CARGA DE LA BATERÍA
Batería interna RS (540Wh)
Range Extender (252 Wh)
BATERÍA NIVEL DE CARGA DE LA BATERÍA
Batería interna RS (540Wh)
Range Extender (252 Wh)
Tras agotar el Range Extender, la batería interna pasará a
proporcionar corriente al motor si tuviese carga restante.
En este momento, el display, centralita o Orbea RS Toolbox
pasará a mostrar el nivel de carga sólo de la batería interna.
El nivel de carga conjunto será visible a través de la cen-
tralita EW-EN100, de los displays SC-EN800 o SC-E7000
o del campo de datos Orbea RS Toolbox para dispositivos
Garmin compatibles.
Consulta el apartado Visualización del nivel de carga de
las baterías de la sección Uso de Rise de este manual para
conocer el detalle de los diferentes modos de visualización
del nivel de carga de las baterías en Rise Hydro.
NIVEL DE CARGA DEL SISTEMA
50% (270Wh)
50%
396 Wh de 792 Wh
50% (126 Wh)
NIVEL DE CARGA DEL SISTEMA
100% (540Wh)
84%
666 Wh de 792 Wh
50% (126 Wh)
ORBEA | 91
