80 | ORBEA

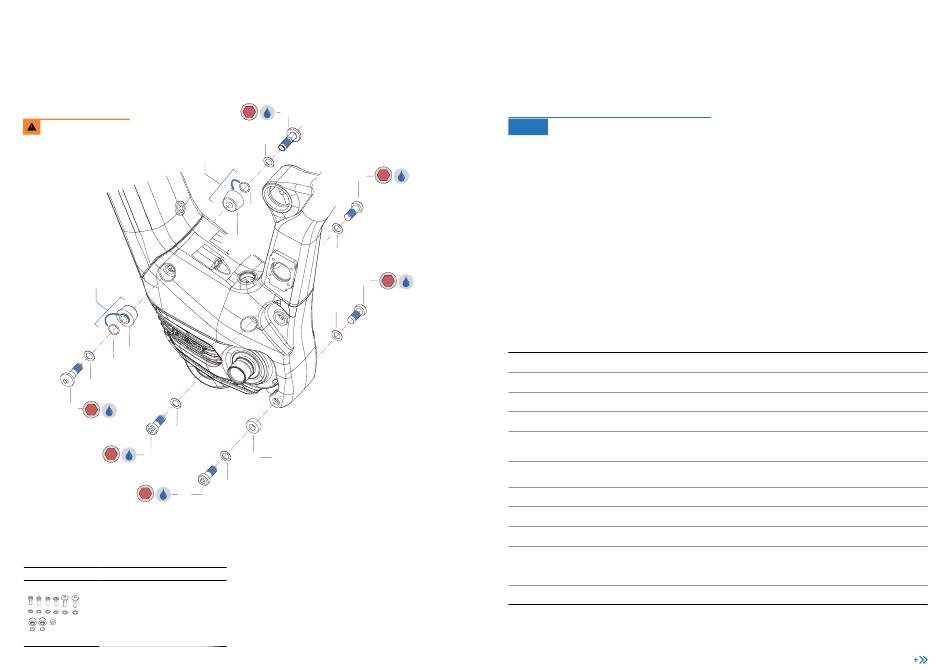

FIJACIÓN DEL MOTOR EP8 RS
Realiza siempre el par de apriete
recomendado por Orbea.
Dentro.
Entre motor y cuadro.
Dentro.
Entre motor y cuadro.
24.3
24.4
24.5
24.1 6
12 N.m
24.5
6
24.2
12 N.m
6
24.2
12 N.m
24 K I T A M A R R E M OTO R E P 8 R S R I S E H YD R O 22
ART Nº: XA87
24.1 Tornillo amarre motor EP8 M8x26
24.2 Tornillo amarre motor EP8 M8xP1.25
24.3 Separador motor delantero 8x22x12
24.4 Junta tórica 10x1
24.5 Arandela 8x13x0.5
24.6 Separador motor trasero 8x16x6.5
6
24.1
12 N.m
24.5
6
24.2
12 N.m
24.4
24.3
24.5
6
24.2
12 N.m
24.5
Dentro.
24.6
Entre motor y cuadro.
24.5
CA NT.
2
4
2
2
6
1
MANUAL TÉCNICO B LUE PAP ER R I SE · HYDRO 2022
BATE R Í A I NT E R NA
R S 5 40W H
AVISO
Consulta las recomendaciones de mante-
nimiento, uso, carga y almacenamiento de
las baterías RS en las secciones de Manteni-
miento y Advertencias de Uso del Sistema de
Asistencia Eléctrica de este manual.
Consulta también el proceso de carga, encen-
dido y comprobación del nivel de las baterías
en la sección Uso de Rise de este manual.
Consulta la sección Información Relevante
de las Baterías RS para acceder y más infor-
mación útil de uso, cuidados y solución de
problemas de la batería interna y el Range
Extender.
ESPECIFICACIONES TÉCNICAS DE LA BATERÍA INTERNA RS
VOLTAJE
CAPACIDAD
PESO
CELDAS
TIEMPO DE CARGA 100% (4A)
Con RS Smart Charger
TIEMPO DE CARGA 80% (4A)
Con RS Smart Charger
MONTAJE
CONEXIÓN
ESTANQUEIDAD
CERTIFICACIONES
COMPATIBILIDAD
ORBEA | 81
36V
540 Wh
2.7 Kg
Ion-Litio. Samsung 21700
4.5 horas
3 horas
Interno. En tubo diagonal. No desmontable por usuario
Cable harness a motor, puerto de carga y botón de encendido
IP66
ISO13849 > ISO13849-1:2015
IEC62133 > IEC62133:2017
UN 38.3
No compatible con Rise Carbon 2021-2022
