102 | ORBEA

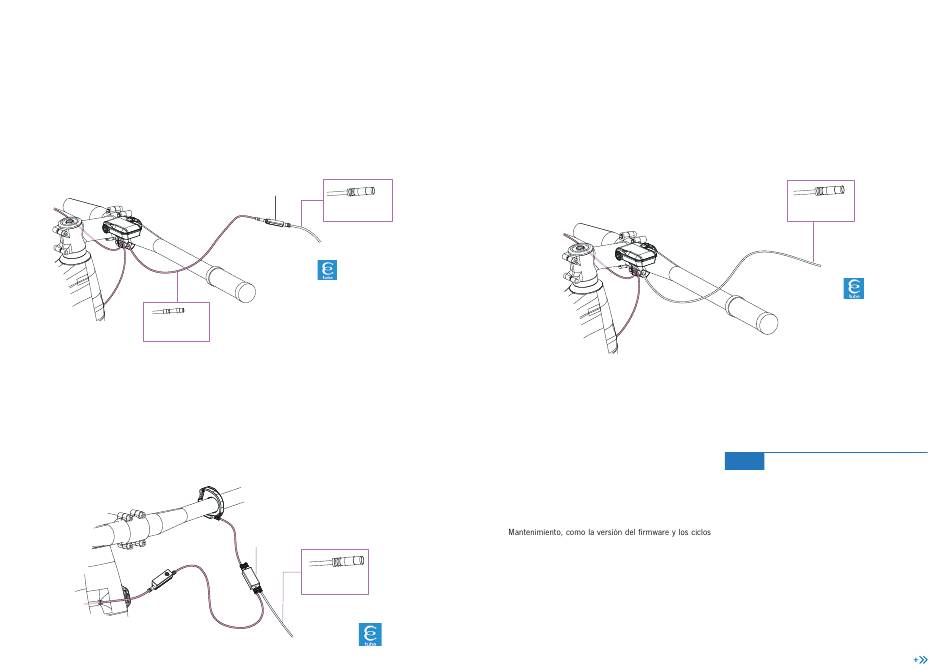

CONEXIÓN DE MONTAJES
CON DISPLAY SC-EM800
El montajes con display SC-EM800, es posible utilizar uno de los puertos libres del display para la conexión a la interfaz
SM-PCE02. Será necesario conectar un cable SD300 al display y utilizar un adaptador EW-AD305 para convertir este cable
SD300 a cable estándar SD50 para su conexión a la herramienta de diagnóstico. De manera alternativa, puede usarse el
cable PC-Link Y7EA03100 de Shimano de conector SD-300 para conectar directamente la interfaz SM-PCE02 al display.
SC-EM800
Shimano
EW-SD300 cable
CONEXIÓN DE MONTAJES CON CENTRALITA EW-EN100
Para la conexión del montajes con centralita EW-EN100, será necesario el uso de una centralita SM-JC41 y un cable SD50
adicional para obetener un puerto libre para la conexión del interfaz SM-PCE02.
SW-EM7000 L
EW-EN100
MANUAL TÉCNICO
EW-AD305
Shimano EW-SD50
PC-Link cable
Shimano SM-PCE02
SM-JC41
Shimano EW-SD50
PC-Link cable
Shimano SM-PCE02
B LUE PAP ER R I SE · HYDRO 2022
CONEXIÓN DE MONTAJES
CON DISPLAY SC-E7000
El montajes con display SC-E7000, es posible utilizar uno
de los puertos libres del display para la conexión a la in-
terfaz SM-PCE02. El cable SD50 de la interfaz puede ser
conectada directamente al puerto libre del display.
SC-E7000
BATERÍA ORBEA RS
EN ETUBE PROFESSIONAL
La batería Orbea RS es visible como parte del sistema Shi-
mano EP8 RS al conectar el sistema a Etube Proffesional
utilizando la herramienta de diagnóstico de Shimano SM-
PCE02.
Con la herramienta de diagnóstico SM-PCE02, puedes ac-
ceder a información relevante de la batería en la pestaña
de carga.
ORBEA | 103
Shimano EW-SD50
PC-Link cable
Shimano SM-PCE02
AVISO
La batería interna Orbea RS 540Wh no es
diagnosticable mediante E-Tube Professional.
Si existe un problema en el sistema eléctrico
de Rise H, utiliza E-Tube Professional para
comprobar que el problema no reside en otro
de los componentes Shimano del sistema
eléctrico. Contacta con Shimano para propor-
cionar un informe del sistema a través de una
reclamación. Si Shimano te informa de que el
problema proviene de la batería interna, con-
tacta con Orbea a través de una reclamación.
ES
