20 | ORBEA
Orbea vorgenommenen Originaleinstellungen. Die An-
passung der Unterstützungsstufen über die Shimano
weite der Akkus.
· Temperaturen:
Akkus bei niedrigen Temperaturen reduziert die Reich-
weite pro vollständiger Ladung.
· Gewicht von Radfahrer/-in und Ausrüstung/Gepäck.
· Pedalierleistung des/der Radfahrers/-in.
· Untergrund und Anstiege: Der Einsatz auf unbefestig-
pro vollständiger Ladung.
UNGEFÄHRE REICHWEITEN:
INTEGRIERTER AKKU. 540 Wh
UNTERSTÜTZUNGSSTUFE ECO TRAIL BOOST
UNGEFÄHRE
ANSTIEGSLEISTUNG 3.500 2.200 1.600
(Höhenmeter)
MIT RANGE EXTENDER
792 Wh (540+252 Wh)
UNGEFÄHRE +50 % der mit dem integrierten
REICHWEITE/UNGEFÄHRE Akku erzielten Reichweite/
ANSTIEGSLEISTUNG Anstiegsleistung
TECHN I SCH ES HAN DB UCH

TRANSPORT VON E-BIKE-AKKUS

-
Der Transport des integrierten Orbea RS Akkus sowie
des externen Range Extender Akkus muss gemäß den
aktuell gültigen Vorschriften zum Transport von Gefahrgut
erfolgen. Sie dürfen nur in der zugelassenen Originalver-
packung und von einem zugelassenen Transportunterneh-
men transportiert oder verschickt werden. Informiere dich
über die in deinem Land geltenden Regelungen zu Hand-
habung und Transport solcher Güter.
Falls der Range Extender zur Prüfung oder Reparatur an
Orbea geschickt werden soll, muss dies stets in der zugelas-
senen Originalverpackung und über ein zum Transport von
Akkus berechtigtes Transportunternehmen erfolgen. Orbea
unterstützt dich bei der Suche nach der besten Lösung.
Solltest du das Sicherheitsdatenblatt (MSDS) zu den RS
Akkus für Versandzwecke benötigen oder das Versand-
unternehmen diese Informationen verlangen, wende dich
bitte an Orbea. Wir lassen es dir gerne zukommen.

TRANSPORT VON E-BIKES

Informiere dich über die für die entsprechende Fluggesell-
schaft geltenden Regelungen zum Transport von Akkus,
falls du mit deinem E-Bike verreisen möchtest. Die meis-
ten kommerziellen Fluggesellschaften verbieten den Trans-
port von Akkus mit einer Kapazität von mehr als 100 Wh.
Solltest du das Sicherheitsdatenblatt (MSDS) zu den RS
Akkus für Versandzwecke benötigen oder das Versand-
unternehmen diese Informationen verlangen, wende dich
bitte an Orbea. Wir lassen es dir gerne zukommen.
B LUE PAP ER R I SE · HYDRO 2022
0 6 NUTZUNG
DES RISE HYDRO
Dieser Abschnitt behandelt die generelle Funktionsweise
des Shimano STEPS EP8 Systems im Rise Hydro sowie die
Besonderheiten des exklusiven EP8 RS Systems für Orbea.
Beachte auch das Handbuch zum Shimano STEPS EP8
https://si.shimano.com/api/publish/storage/pdf/en/
um/7HC0B/UM-7HC0B-000-ENG.pdf

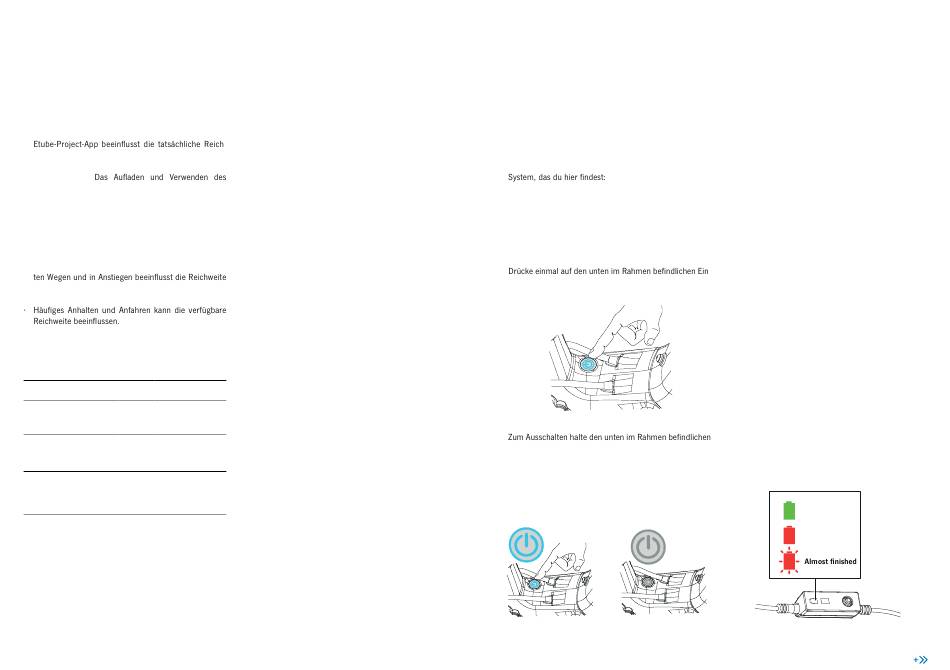

EIN-/AUSSCHALTEN DES RISE HYDRO

schaltknopf, um das Rise H einzuschalten.
Einschaltknopf drei Sekunden lang gedrückt, bis das Licht
am Knopf erlischt.
3 sec.
OFF

ANZEIGE DES AKKU-LADESTANDS

Der Akku-Ladestand des Rise H kann je nach gewählter
Ausstattung auf verschiedene Arten angezeigt werden.
KOMBINIERTER LADESTAND VON INTEGRIERTEM
AKKU UND RANGE EXTENDER:
Ist der Range Extender mit dem Fahrrad verbunden, be-
rechnet das System die Gesamtkapazität beider Akkus
(integrierter Akku und Range Extender). Der auf die nach-
folgend beschriebenen Arten angezeigte Ladestand bildet
den kombinierten Ladestand beider Akkus im Verhältnis
-
zur Gesamtkapazität ab.
MIT VERBINDUNGSEINHEIT EW-EN100 VON SHIMANO:
Bei eingeschaltetem Fahrrad zeigt die LED1 der Verbin-
dungseinheit EW-EN100 den Ladestand des/der Akkus an.
Die LED1 leuchtet grün, bis der Ladestand unter 21 % sinkt.
Anschließend leuchtet die LED1 rot. Wenn der Akku bei-
nahe erschöpft ist, blinkt die LED1 rot.
Vermeide es, den/die Akku/s wiederholt bis zu einem La-
destand unter 10 % zu entladen, ansonsten könnte die Le-
bensdauer der Akkuzellen beeinträchtigt werden.
LED 1
100% - 21%
20% or less
ORBEA | 21
