LEVERAGGIO
IMPOSTAZIONI DI COPPIA E COMPONENTI PER IL MONTAGGIO
GREASE
5
10 N.m
GREASE
Non applicare
GREASE
5
15 N.m
GREASE
GREASE
5
10 N.m
GREASE
8
15 N.m
MANUALE TECNICO
8
15 N.m
GREASE
Non applicare
GREASE
5
15 N.m
GREASE
GREASE
Rispettare sempre le impostazioni
di coppia consigliate.
B LUE PAP ER R I SE · H YD R O 2022

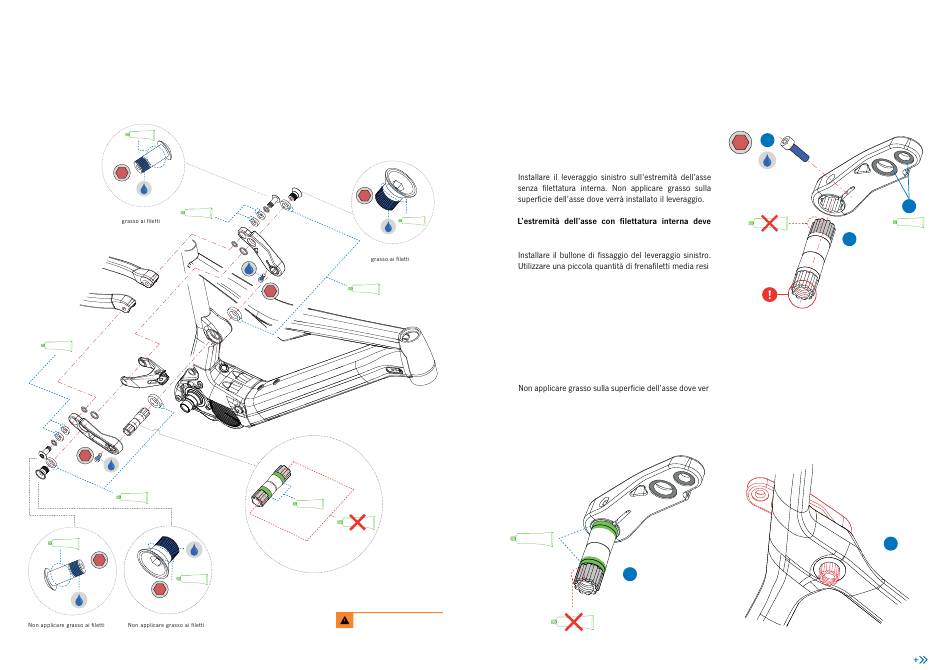

MONTAGGIO DEL LEVERAGGIO

1. Se necessario, sostituire o installare i cuscinetti del le-
veraggio sinistro e/o destro prima di installare il leve-
raggio sul telaio.
2.
rimanere sul lato destro della bicicletta.
3.
stenza e applicare l'impostazione di coppia consigliata.
4. Applicare grasso sulle piste dei cuscinetti dell'asse.
rà installato il leveraggio destro.
GREASE
4
GREASE
5 3
15 N.m
GREASE
2
-
5. Con i cuscinetti del telaio già installati, introdurre l'insie-
me del leveraggio sinistro e dell'asse sul telaio.
-
Assicurarsi che il leveraggio sinistro sia correttamente
installato. L'asse non deve essere visibile tra il leverag-
gio e il telaio.
ORBEA | 63
