22 | ORBEA
ESPECIFICACIONES TÉCNICAS
RALLON OMR
COMPATIBLE GUÍA CADENA
ICGS05
Cambio y freno trasero: Interno en tubo diagonal y vainas. Funda completa
CABLEADO
Tija telescópica: Interno en tubo diagonal y tubo de sillín. Funda completa
COMPATIBLE CABLEADO FRENO
TRASERO IZQUIERDA
PORTABIDÓN
COMPATIBILIDAD TRANSMISIONES
COMPATIBLE SHIMANO DI2
COMPATIBLE SRAM AXS
Zona LOCKR 1: Multiherramienta magnética en eje de la bieleta (Allen 2, 3, 4, 5)
ALMACENAMIENTO
COMPATIBLE CON TRAILER
MONTAJE DE PORTABULTOS
MONTAJE DE GUARDABARROS
MONTAJE ASIENTO DE NIÑO
PESO MÁXIMO RECOMENDADO Consulta el documento Pesos Máximos Recomendados de Producto Orbea
(ciclista+equipación+equipaje)
por Orbea están comprobados. Para montajes aftermarket, comprueba dimensiones y tolerancias antes de la compra.
** Platos ovales de diferentes fabricantes tienen dimensiones variables. Orbea no garantiza la compatibilidad de todos los platos
ovales del tamaño indicado.
MANUAL TÉCNICO
Sí
Freno delantero: Externo
Sí
1. En todas las tallas. Montaje en tapa LOCKR
11V y 12V (1X). MTB Boost. Chainline 52mm y 55mm
No
Sí
Zona LOCKR 2: Almacenamiento en tubo diagonal.
Ver sección de LOCKR de este manual
Zona LOCKR 3: Leva desmontable del eje trasero.
Allen 6mm y herramienta obús válvula Presta
No
No
No
No
en nuestra web
B LUE PAPER RALLON · 2022

MONTAJE Y REPUESTOS

DI R E CC I Ó N

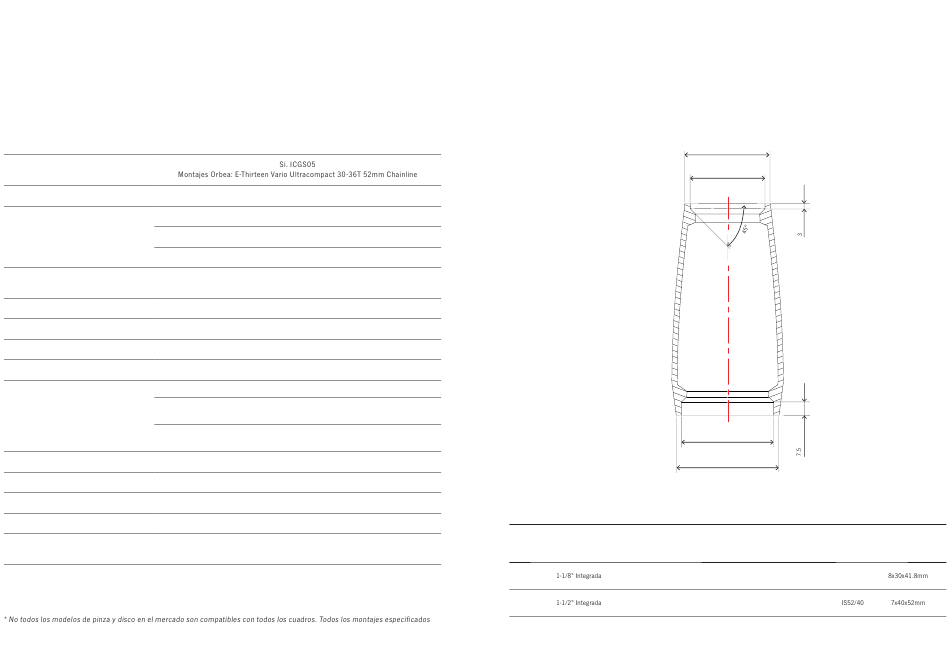

DIMENSIONES DE LA PIPA DE DIRECCIÓN
ESPECIFICACIONES DE LA DIRECCIÓN
Ángulo de la pista
TIPO ID* OD**
de rodamiento
SUPERIOR 42mm 48mm
INFERIOR 52.1mm 58mm
* ID: Diámetro interno de la pipa de dirección.
** OD: Diámetro externo de la pipa de dirección.
ø48
ø42
ø52.1
ø58
Ángulo de contacto con anillo
SHIS
de compresión/pista
CODE
de la horquilla
36º
45º IS42/28.6
depende del modelo de dirección
45º 45º
ORBEA | 23
ES
Dimensiones
del rodamiento
(montajes Orbea)
