otometrics MADSEN Conera Bedienungsanleitung Seite 87

MADSEN Conera

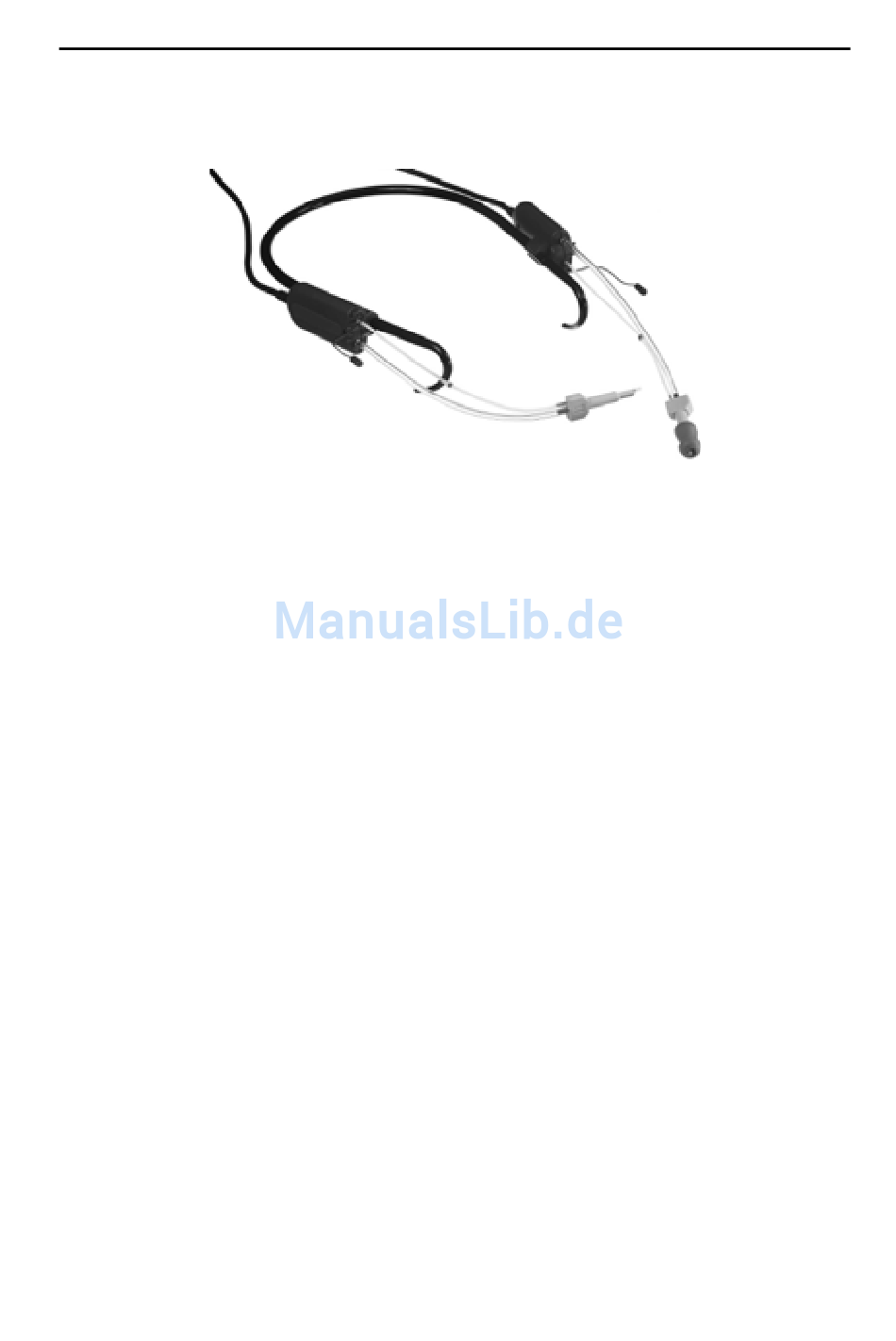

Abbildung 9
Die Teile der Kopfgarnitur werden einzeln geliefert. Sie finden ein oder
zwei Sondengehäuse und Sondenspitzen, abhängig davon, ob Sie eine
monaurale oder binaurale Kopf garnitur bestellt haben.
• Binauralen Sondengarnitur
Bei einer binauralen Sondengarnitur ist das Gehäuse für rechts mit
rot und für links mit blau markiert. Die Sondenspitzen sind identisch
und können mit jedem Gehäuse, rechts oder links, verbunden
werden.
• Monauralen Kopf garnitur
Bei der monauralen Kopf garnitur ist das eine Gehäuse schwarz mar-
kiert. Das Sondengehäuse enthält das Referenzmikrofon, das Son-
denmikrofon und den Hörer.
Auf die Sondenspitzen sind zwei Schläuche aufgesteckt:
• ein transparenter Schlauch aus Plastik mit einem Durchmesser von 3
mm und
• ein Einweg-Silikonschlauch mit einem verschiebbaren roten Marki-
erer.
Der erstere überträgt den Stimulus auf die Sondenspitze und letzterer mißt
den Pegel in dB SPL am Trommelfell.
Die SPL-Kombination aus Einsteckhörer und Sonden-
mikrofon
3 - 41
Kapitel 3 - Das Audiometrie-Modul
