Kapitel 3 - Das Audiometrie-Modul
MADSEN Conera

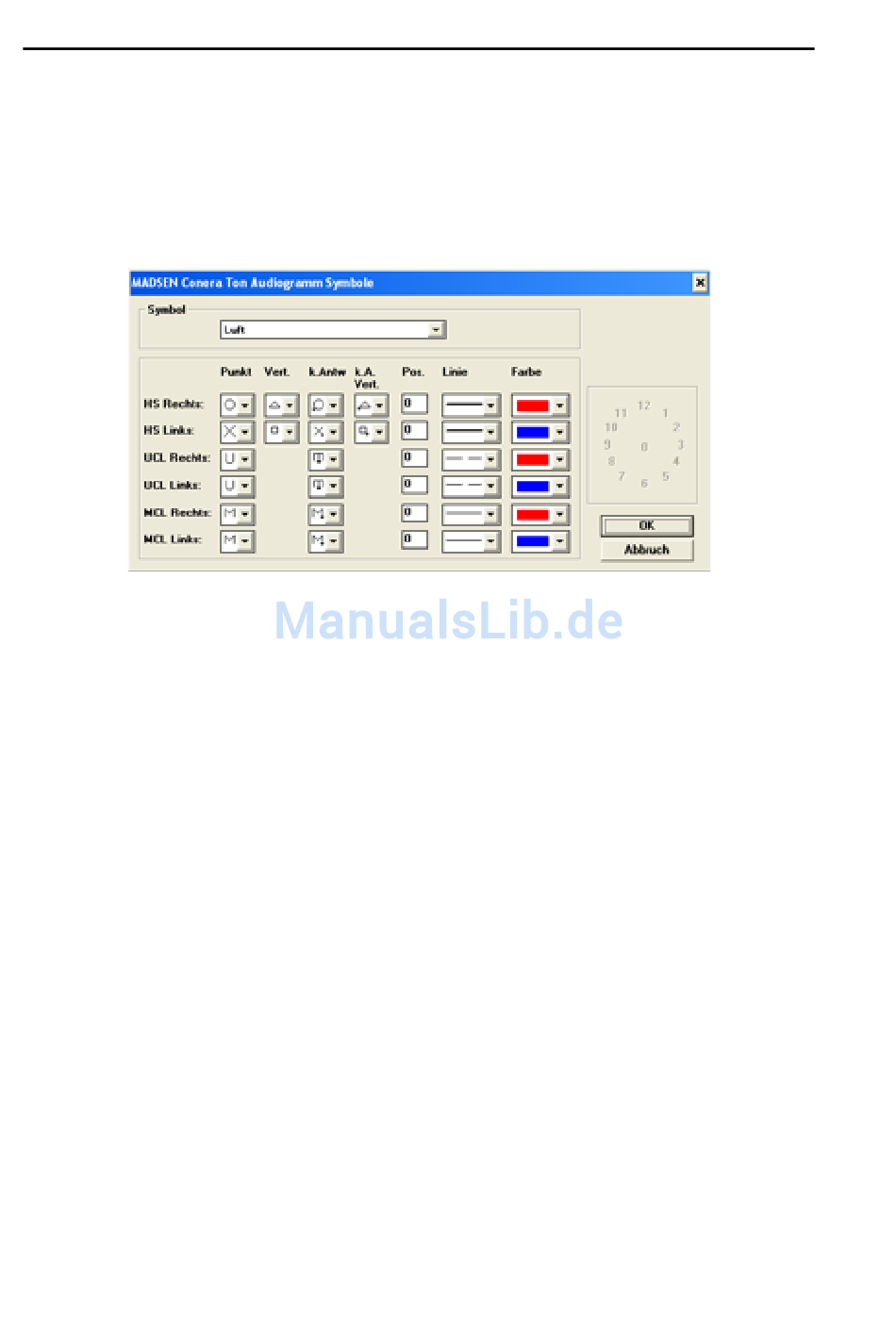

Zusätzlich zu den Symbolen können Art und Farbe der verschiedenen
Linien ausgewählt werden, die sie im Audiogramm miteinander
verbinden.
Um ein Symbol oder eine Linie zu ändern, klicken Sie auf den
entsprechenden Pfeil, und öffnen eine Box, die alle verfügbaren
Symbole, Linien und Farben enthält. Durchlaufen Sie diese Optionen
mit den Pfeilen auf der Seite der Box und klicken Sie auf Ihre Aus-
wahl. Wiederholen Sie dies für jedes Symbol und jede Linie und klik-
ken auf OK, um Ihre Einstellungen zu bestätigen.
Zwei Symbole übereinanderlegen
Es können gleichzeitig zwei Symbole auf einem Punkt im Audio-
gramm dargestellt werden, wenn sich zwei verschiedene Punkte
denselben Messwert teilen z.B. der gleiche Schwellenwert für die
Luft- und Knochenleitung. Um beide Symbole gleichzeitig sehen zu
können, ermöglicht Ihnen das Fenster Symbole eins der beiden Sym-
bole ein wenig neben oder über dem Meßpunkt abzubilden.
Klicken Sie in der Spalte Pos. auf die Box des Schwellenwertes, für
den Sie eine Richtungsänderung wünschen. Dann geben Sie einen
Zahlenwert ein (Klicken Sie auf die Uhr rechts im Fenster), um die
Richtungsänderung festzulegen. Die Zahl 12 positioniert z.B. das
Symbol bei 12 Uhr direkt obererhalb des Symbols, das nicht geändert
wurde, wie in dem Beispiel oben dargestellt ist.
3 - 22
