Multi-DENCO
AC-Ventilatoren
AC-Ventilatoren mit Winter-
ausstattung
EC-Ventilatoren*
EC-Ventilatoren mit Winter-
ausstattung*
Tab. 7-1
* In Baugröße 008 nicht erhältlich.
** Abb. 7-4 gilt nicht für AC-Geräte. Für jeden Verflüssiger muss ein Stromkabel installiert und separat an das Innengerät angeschlossen werden.
FläktGroup DC-2013-0101-DE_R9-03_2025 • Änderungen vorbehalten

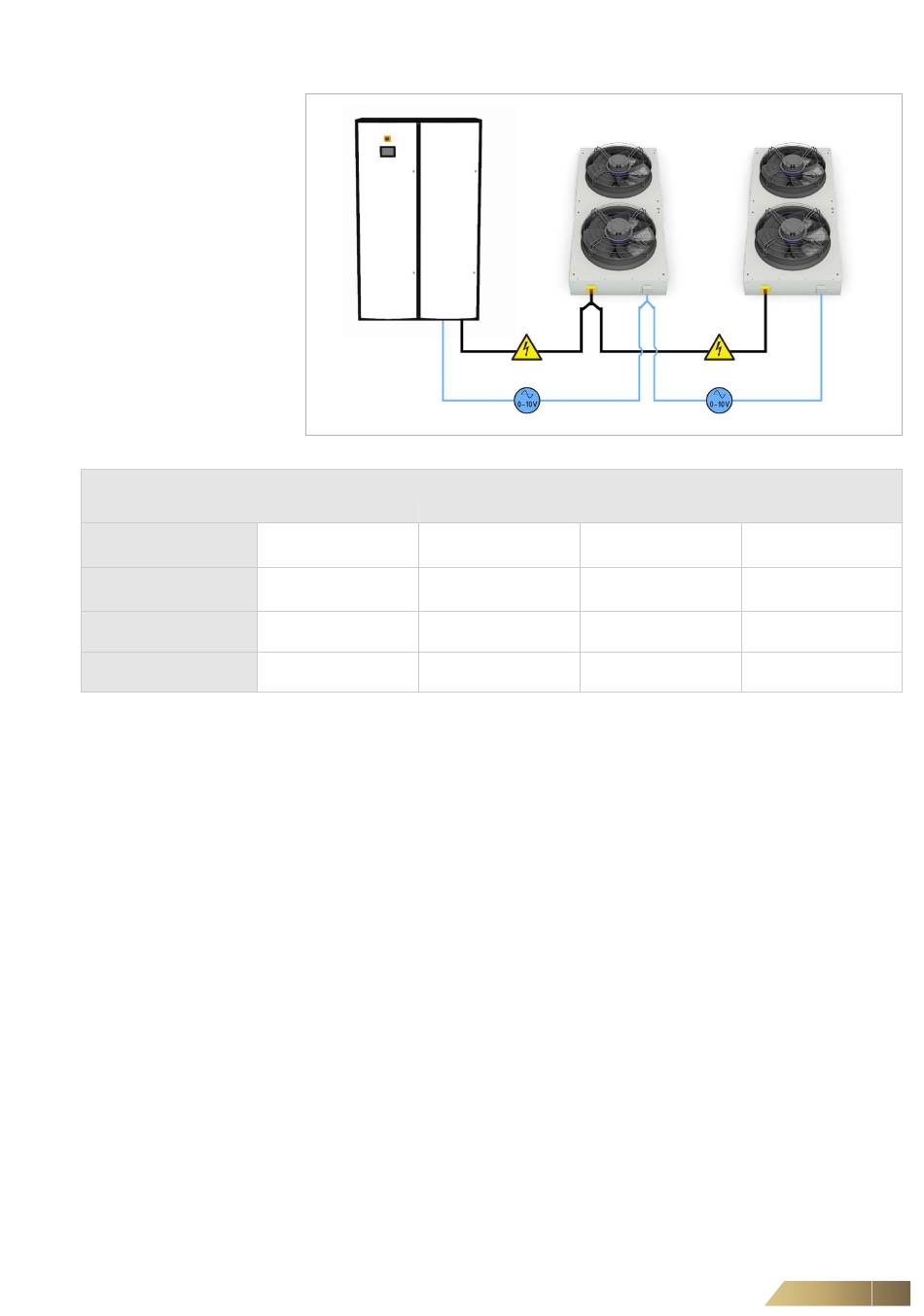

Abb. 7-4:
Anlage mit EC-Ventilatoren
1 Verflüssiger
Steuerkabel
Nicht erforderlich
2 Adern + Schutzleiter
Nicht erforderlich
3 Adern + Schutzleiter
2 Adern, geschirmt
3 Adern + Schutzleiter
2 Adern, geschirmt
4 Adern + Schutzleiter
Als Steuerkabel empfehlen wir ein 2-adriges geschirmtes Datenkabel, wie z. B.:
– Belden 8761
– Alpha 2401C
– BICCH8082
Stromkabel
Steuerkabel
Nicht erforderlich
Nicht erforderlich
2 Adern, geschirmt
2 Adern, geschirmt
Elektrische Anschlüsse
2 Verflüssiger
Stromkabel
2 Adern + Schutzleiter
Separate Spannungsver-
sorgung**
3 Adern + Schutzleiter
Separate Spannungsver-
sorgung**
3 Adern + Schutzleiter
4 Adern + Schutzleiter
93
