6.6.9 Varianten Version P
FläktGroup DC-2013-0101-DE_R9-03_2025 • Änderungen vorbehalten
Abb. 6-15
A =FreeCool-Register
B =DX-Register
HINWEIS:
Stellen Sie bei Montage des Außengeräts sicher, dass die in Kapitel 5.6.2 angege-
benen Abstände eingehalten werden.
Bei Version P mit WaterCool-Modul ist eine interne Verbindung zwischen diesem
Modul und dem Hauptgerät vorgesehen, die mit den mitgelieferten flexiblen Schläu-
chen herzustellen ist.
Der erste flexible Schlauch wird an den Ausgang der Pumpe und an den Eingang des
Hauptgeräts angeschlossen. Der zweite flexible Schlauch wird an den Sammelrohran-
schluss des Verflüssigers und den Ausgang des Hauptgeräts angeschlossen. Siehe
Abb. 6-16.

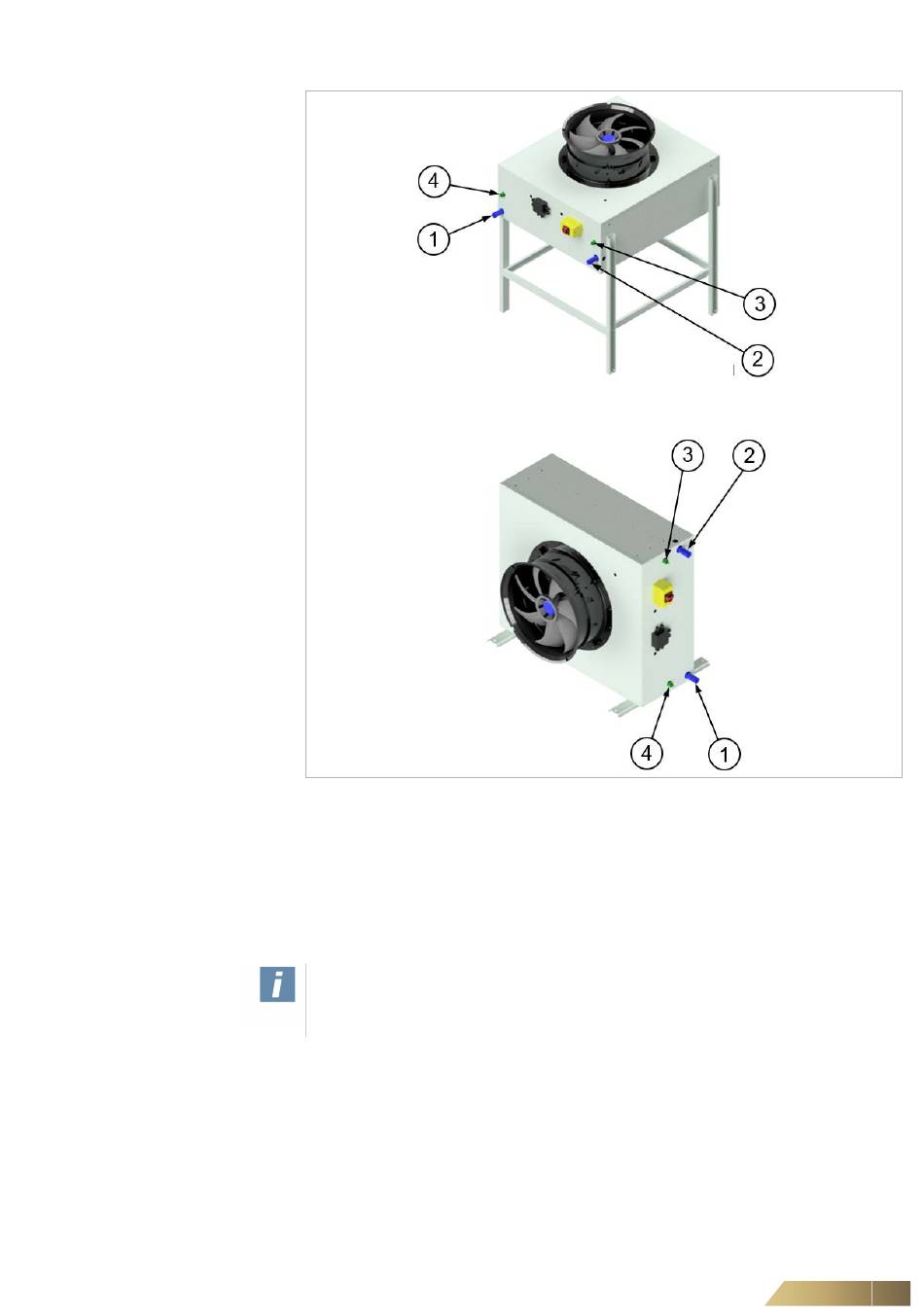

1: FreeCool-Ausgang
2: FreeCool-Eingang
Medienanschlüsse
3: DX-Eingang
4: DX-Ausgang
