Elektrische Anschlüsse

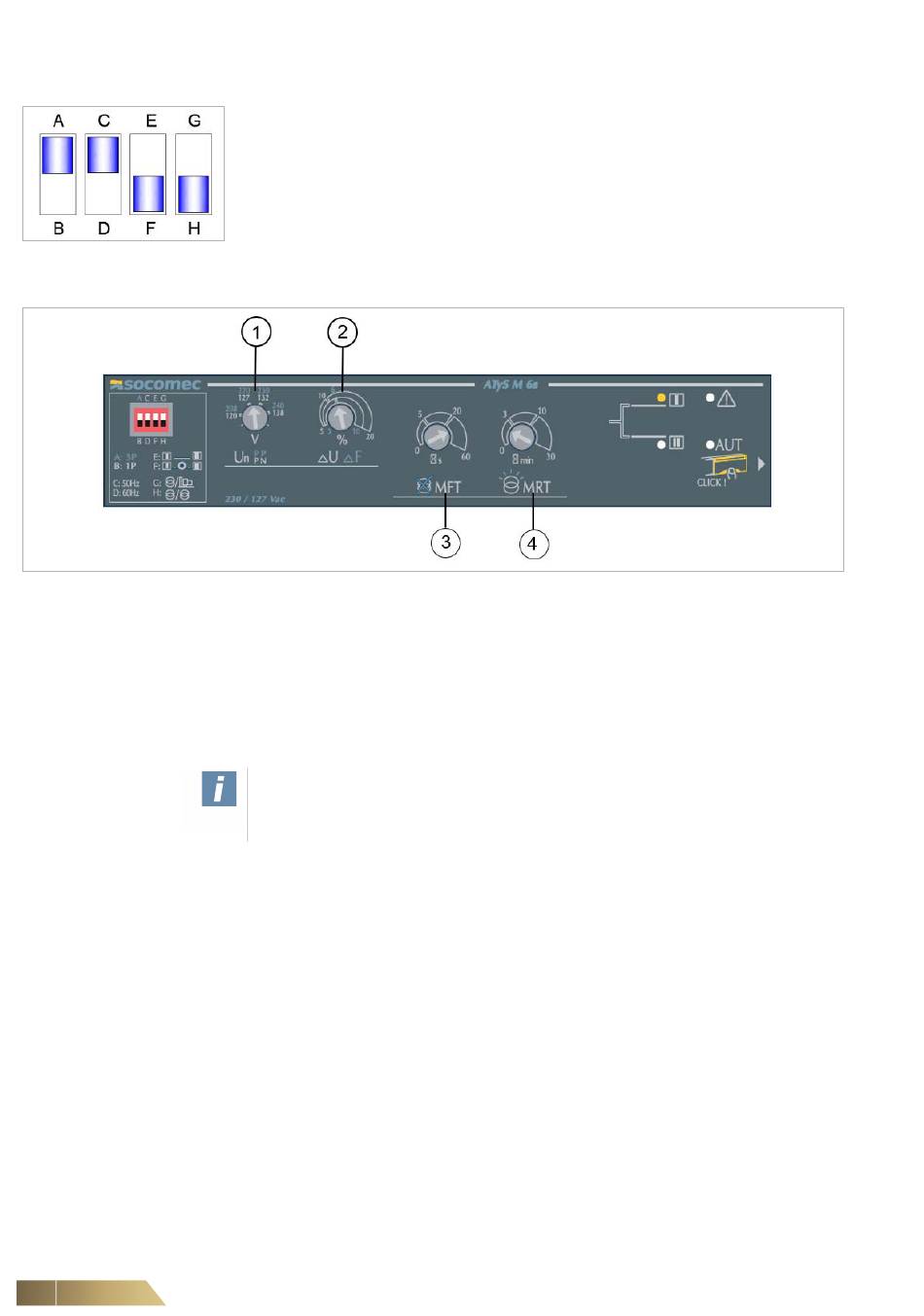

Abb. 7-2
Abb. 7-3
7.3
Anschluss des Außengeräts
7.3.1 Version A
92
A =
Spannungsversorgung 3-phasig
C =
50 Hz
F =
2 Sekunden Verzögerung in Stellung AUS während der Umschaltung
H =
Transformator/Transformatorversorgung
1: Nennspannung
2: Spannungsbereich – Empfehlung: 5 %
3: Timer Netzausfall (MFT) – Empfehlung: 5 Sekunden
4: Timer Netzrückkehr (MRT) – Empfehlung: 2 Minuten
HINWEIS:
Wir empfehlen AUSDRÜCKLICH, das Außengerät zur Spannungsversorgung an
das Innengerät anzuschließen.
Die Verflüssiger (DMOUCD), die mit den Multi-DENCO Geräten in Version A geliefert
werden, sind mit EIGENEN SEPARATEN LASTTRENNSCHALTERN ausgestattet.
Bei Verflüssigern sind die folgenden Anordnungen für Stromversorgung und Steue-
rung möglich:
FläktGroup DC-2013-0101-DE_R9-03_2025 • Änderungen vorbehalten
Multi-DENCO
