Montage

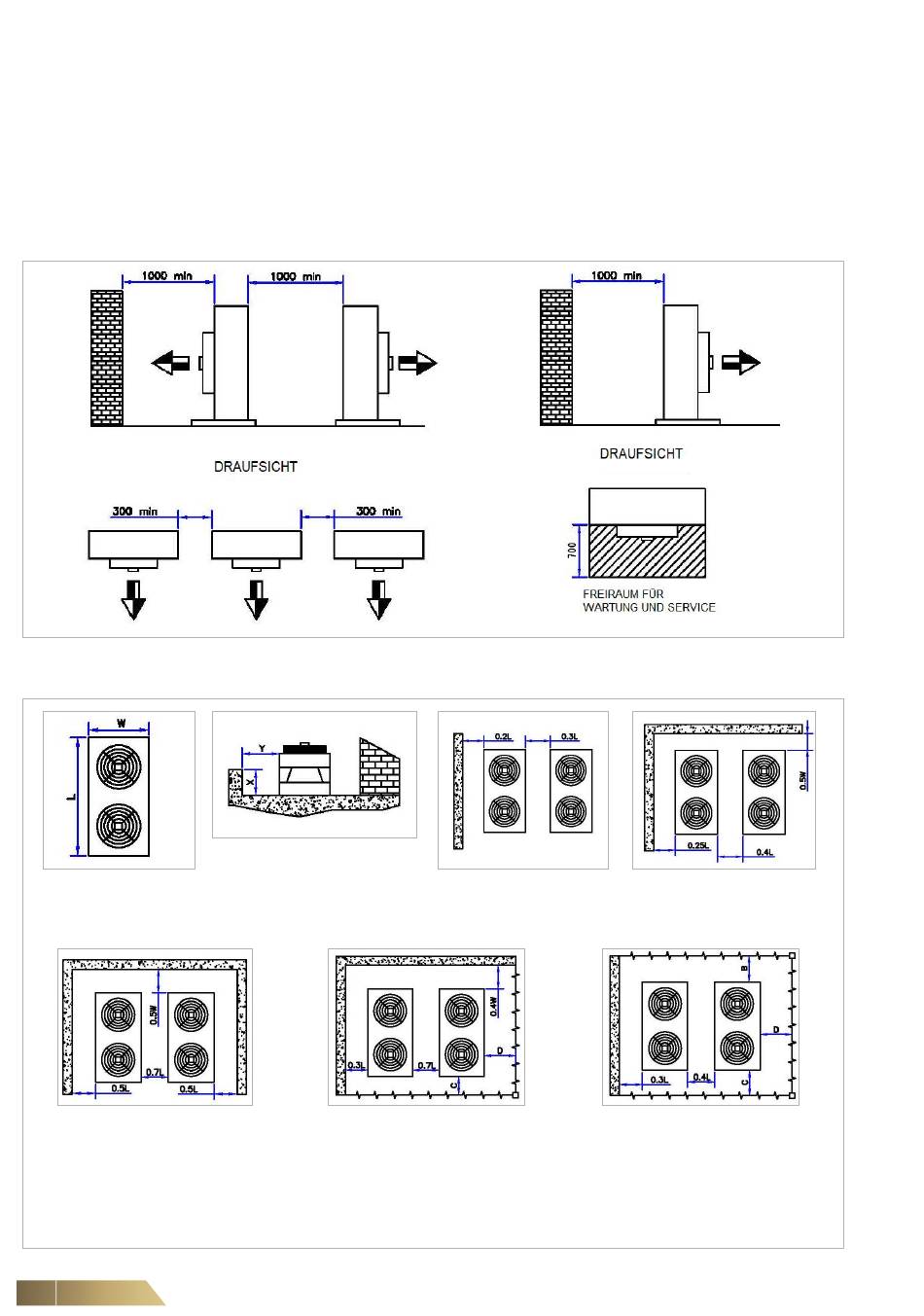

5.6.5 Freiraum
Horizontaler Luftstrom
Abb. 5-29
Vertikaler Luftstrom
Definition von „L" und „W".
Wenn mehrere Geräte an drei Sei-
ten von einer durchgehenden
Wandkonstruktion umgeben sind,
muss die offene Seite für alle Ge-
räte den ungehinderten Luftstrom
gewährleisten.
Abb. 5-30
60
Damit die ungehinderte Luftzirkulation durch das Kühlregister gewährleistet ist, müs-
sen Verflüssiger mit entsprechendem Freiraum aufgestellt werden. Dabei ist darauf zu
achten, dass keine Luft von einem Gerät zum anderen zurückströmt.
Der die Verflüssiger umgebende Freiraum muss den in der Gerätedokumentation ent-
haltenen Zeichnungen zu den Verflüssigern entsprechen.
Y muss größer sein als 2X.
Wenn mehrere Geräte von zwei durchgehen-
den und zwei mit Lüftungsschlitzen versehenen
Wandkonstruktionen umgeben sind: C + D > L
Die frei durchgängige Fläche der Lüftungs-
schlitze muss mindestens 70 % ausmachen.
Der Luftaustritt der Ventilatoren muss sich auf
der gleichen Höhe wie die Oberkante der Lüf-
tungsschlitze befinden.
Anforderungen, wenn mehrere
Geräte neben einer durchgehen-
den Wandkonstruktion (Hinder-
nis) montiert werden.
Wenn mehrere Geräte von einer durchge-
henden und drei mit Lüftungsschlitzen ver-
sehenen Wandkonstruktionen umgeben
Die frei durchgängige Fläche der Lüftungs-
schlitze muss mindestens 70 % ausmachen.
Der Luftaustritt der Ventilatoren muss sich
auf der gleichen Höhe wie die Oberkante der
FläktGroup DC-2013-0101-DE_R9-03_2025 • Änderungen vorbehalten
Multi-DENCO
Durchgehende Wandkonstru-
ktion an zwei Seiten.
sind: B + C + D > L
Lüftungsschlitze befinden.
