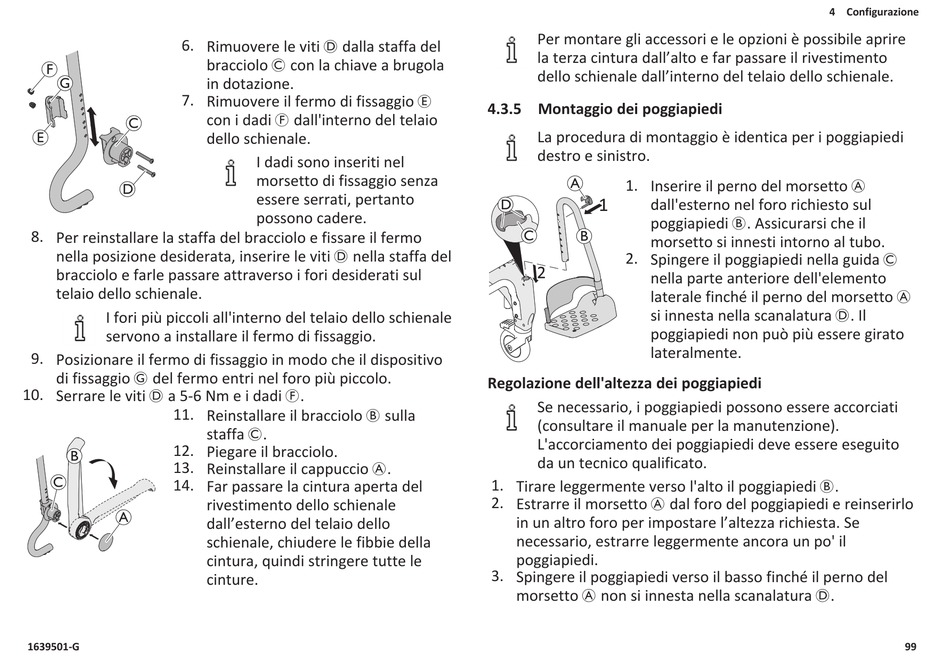

6. Rimuovere le viti D dalla staffa del
F
G
7. Rimuovere il fermo di fissaggio E
C
E
D
8. Per reinstallare la staffa del bracciolo e fissare il fermo
nella posizione desiderata, inserire le viti D nella staffa del
bracciolo e farle passare attraverso i fori desiderati sul
telaio dello schienale.
I fori più piccoli all'interno del telaio dello schienale
servono a installare il fermo di fissaggio.
9. Posizionare il fermo di fissaggio in modo che il dispositivo
di fissaggio G del fermo entri nel foro più piccolo.
10. Serrare le viti D a 5-6 Nm e i dadi F.
11. Reinstallare il bracciolo B sulla
12. Piegare il bracciolo.
B
13. Reinstallare il cappuccio A.
C
14. Far passare la cintura aperta del
A
1639501-G
bracciolo C con la chiave a brugola
in dotazione.
con i dadi F dall'interno del telaio
dello schienale.
I dadi sono inseriti nel
morsetto di fissaggio senza
essere serrati, pertanto
possono cadere.
staffa C.
rivestimento dello schienale
dall'esterno del telaio dello
schienale, chiudere le fibbie della
cintura, quindi stringere tutte le
cinture.
Per montare gli accessori e le opzioni è possibile aprire
la terza cintura dall'alto e far passare il rivestimento
dello schienale dall'interno del telaio dello schienale.
4.3.5 Montaggio dei poggiapiedi
La procedura di montaggio è identica per i poggiapiedi
destro e sinistro.
A
1. Inserire il perno del morsetto A
D
dall'esterno nel foro richiesto sul
poggiapiedi B. Assicurarsi che il
C
B
morsetto si innesti intorno al tubo.
2. Spingere il poggiapiedi nella guida C
nella parte anteriore dell'elemento
laterale finché il perno del morsetto A
si innesta nella scanalatura D. Il
poggiapiedi non può più essere girato
lateralmente.
Regolazione dell'altezza dei poggiapiedi
Se necessario, i poggiapiedi possono essere accorciati
(consultare il manuale per la manutenzione).
L'accorciamento dei poggiapiedi deve essere eseguito
da un tecnico qualificato.
1. Tirare leggermente verso l'alto il poggiapiedi B.
2. Estrarre il morsetto A dal foro del poggiapiedi e reinserirlo
in un altro foro per impostare l'altezza richiesta. Se
necessario, estrarre leggermente ancora un po' il
poggiapiedi.
3. Spingere il poggiapiedi verso il basso finché il perno del
morsetto A non si innesta nella scanalatura D.
