Aquatec® Ocean Ergo / Ocean Ergo XL / Aquatec® Ocean 24" Ergo / Ocean 24" Ergo XL
¡ADVERTENCIA!
Riesgo de lesiones causadas por hebillas del
respaldo en mal estado
Compruebe que las hebillas del respaldo estén bien
sujetas, siempre que proceda al mantenimiento o
reacondicionamiento del producto.
— Compruebe que todas las hebillas estén bien
sujetas cerrándolas y tirando de ambos extremos.
— Sustituya el respaldo o las hebillas del respaldo si
una hebilla se abre debido a la fuerza aplicada.

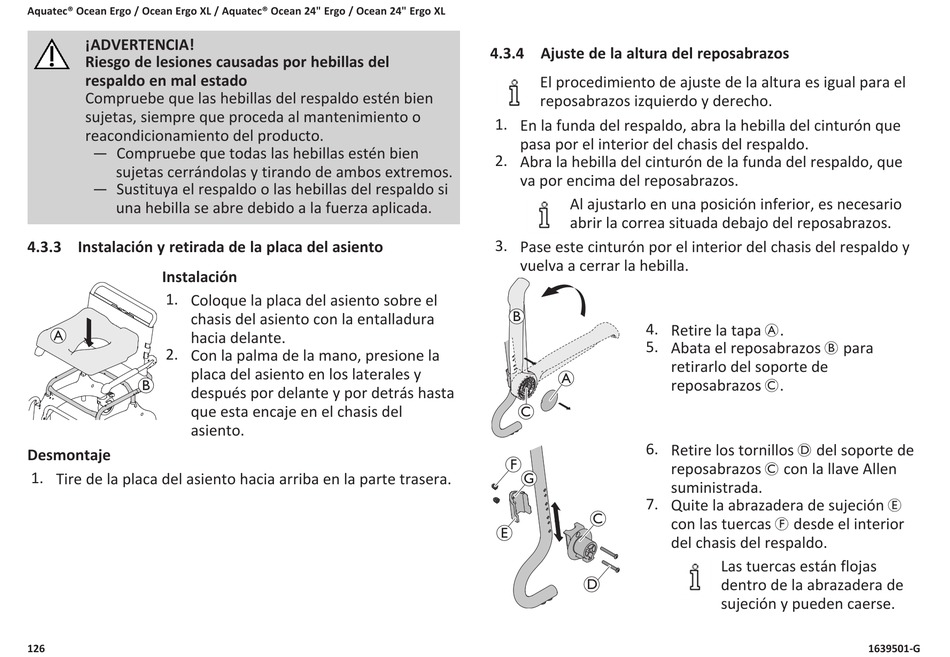

4.3.3 Instalación y retirada de la placa del asiento
Instalación
1. Coloque la placa del asiento sobre el
chasis del asiento con la entalladura
A
hacia delante.
2. Con la palma de la mano, presione la
placa del asiento en los laterales y
B
después por delante y por detrás hasta
que esta encaje en el chasis del
asiento.
Desmontaje
1. Tire de la placa del asiento hacia arriba en la parte trasera.
126
4.3.4 Ajuste de la altura del reposabrazos
El procedimiento de ajuste de la altura es igual para el
reposabrazos izquierdo y derecho.
1. En la funda del respaldo, abra la hebilla del cinturón que
pasa por el interior del chasis del respaldo.
2. Abra la hebilla del cinturón de la funda del respaldo, que
va por encima del reposabrazos.
Al ajustarlo en una posición inferior, es necesario
abrir la correa situada debajo del reposabrazos.
3. Pase este cinturón por el interior del chasis del respaldo y
vuelva a cerrar la hebilla.
B
4. Retire la tapa A.
5. Abata el reposabrazos B para
A
C
6. Retire los tornillos D del soporte de
F
G
7. Quite la abrazadera de sujeción E
C
E
D
retirarlo del soporte de
reposabrazos C.
reposabrazos C con la llave Allen
suministrada.
con las tuercas F desde el interior
del chasis del respaldo.
Las tuercas están flojas
dentro de la abrazadera de
sujeción y pueden caerse.
1639501-G
