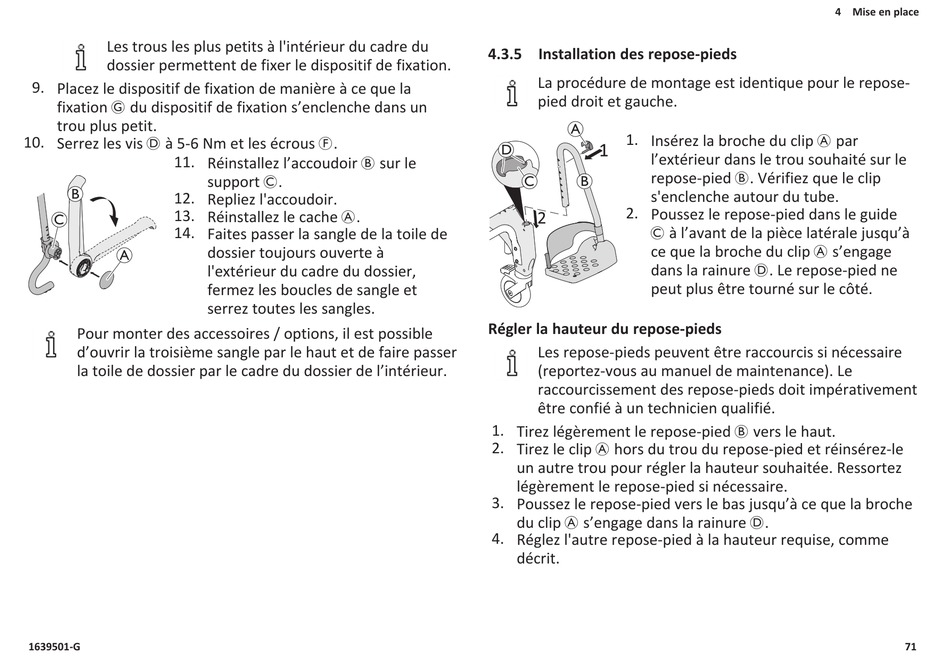

Les trous les plus petits à l'intérieur du cadre du
dossier permettent de fixer le dispositif de fixation.
9. Placez le dispositif de fixation de manière à ce que la
fixation G du dispositif de fixation s'enclenche dans un
trou plus petit.
10. Serrez les vis D à 5-6 Nm et les écrous F.
11. Réinstallez l'accoudoir B sur le
B
12. Repliez l'accoudoir.
13. Réinstallez le cache A.
C
14. Faites passer la sangle de la toile de
A
Pour monter des accessoires / options, il est possible
d'ouvrir la troisième sangle par le haut et de faire passer
la toile de dossier par le cadre du dossier de l'intérieur.
1639501-G
support C.
dossier toujours ouverte à
l'extérieur du cadre du dossier,
fermez les boucles de sangle et
serrez toutes les sangles.
4.3.5 Installation des repose-pieds
La procédure de montage est identique pour le repose-
pied droit et gauche.
A
1. Insérez la broche du clip A par
D
l'extérieur dans le trou souhaité sur le
repose-pied B. Vérifiez que le clip
C B
s'enclenche autour du tube.
2. Poussez le repose-pied dans le guide
C à l'avant de la pièce latérale jusqu'à
ce que la broche du clip A s'engage
dans la rainure D. Le repose-pied ne
peut plus être tourné sur le côté.
Régler la hauteur du repose-pieds
Les repose-pieds peuvent être raccourcis si nécessaire
(reportez-vous au manuel de maintenance). Le
raccourcissement des repose-pieds doit impérativement
être confié à un technicien qualifié.
1. Tirez légèrement le repose-pied B vers le haut.
2. Tirez le clip A hors du trou du repose-pied et réinsérez-le
un autre trou pour régler la hauteur souhaitée. Ressortez
légèrement le repose-pied si nécessaire.
3. Poussez le repose-pied vers le bas jusqu'à ce que la broche
du clip A s'engage dans la rainure D.
4. Réglez l'autre repose-pied à la hauteur requise, comme
décrit.
4 Mise en place
