Invacare Aquatec Ocean Ergo Gebrauchsanweisung Seite 186

Aquatec® Ocean Ergo / Ocean Ergo XL / Aquatec® Ocean 24" Ergo / Ocean 24" Ergo XL
A

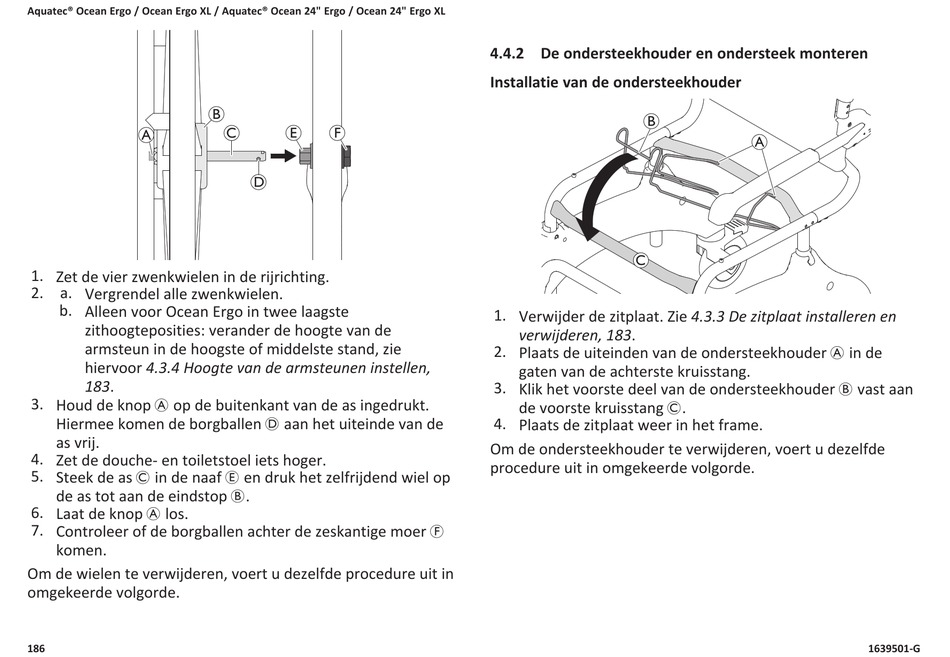

1. Zet de vier zwenkwielen in de rijrichting.
2. a. Vergrendel alle zwenkwielen.
b. Alleen voor Ocean Ergo in twee laagste
zithoogteposities: verander de hoogte van de
armsteun in de hoogste of middelste stand, zie
hiervoor 4.3.4 Hoogte van de armsteunen instellen,
183.
3. Houd de knop A op de buitenkant van de as ingedrukt.
Hiermee komen de borgballen D aan het uiteinde van de
as vrij.
4. Zet de douche- en toiletstoel iets hoger.
5. Steek de as C in de naaf E en druk het zelfrijdend wiel op
de as tot aan de eindstop B.
6. Laat de knop A los.
7. Controleer of de borgballen achter de zeskantige moer F
komen.
Om de wielen te verwijderen, voert u dezelfde procedure uit in
omgekeerde volgorde.
186
B
C E F
D
4.4.2 De ondersteekhouder en ondersteek monteren
Installatie van de ondersteekhouder
B
C
1. Verwijder de zitplaat. Zie 4.3.3 De zitplaat installeren en
verwijderen, 183.
2. Plaats de uiteinden van de ondersteekhouder A in de
gaten van de achterste kruisstang.
3. Klik het voorste deel van de ondersteekhouder B vast aan
de voorste kruisstang C.
4. Plaats de zitplaat weer in het frame.
Om de ondersteekhouder te verwijderen, voert u dezelfde
procedure uit in omgekeerde volgorde.
A
1639501-G
