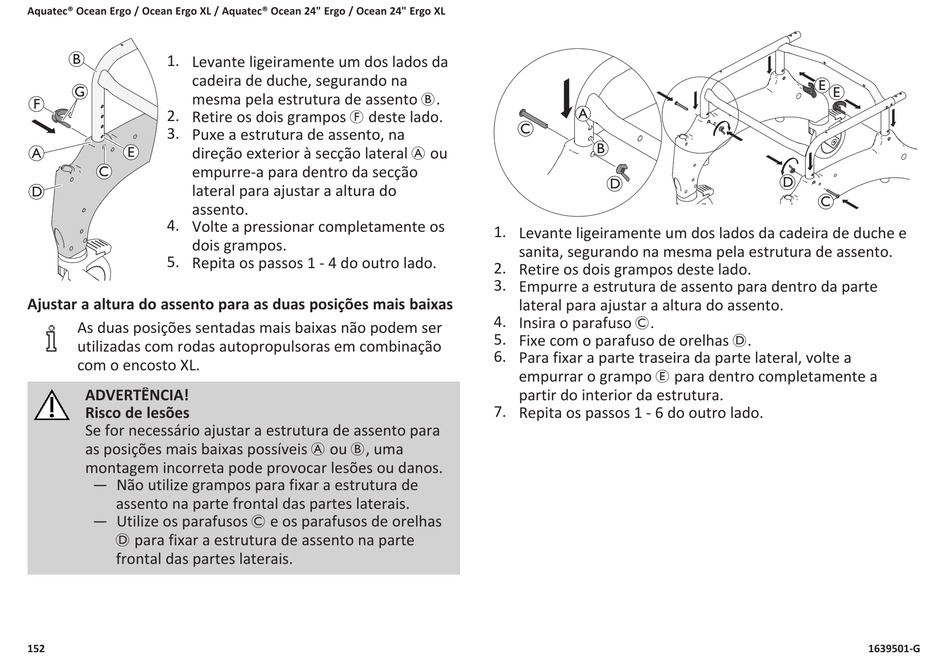

Aquatec® Ocean Ergo / Ocean Ergo XL / Aquatec® Ocean 24" Ergo / Ocean 24" Ergo XL
B
1. Levante ligeiramente um dos lados da
cadeira de duche, segurando na
G
mesma pela estrutura de assento B.
F
2. Retire os dois grampos F deste lado.
3. Puxe a estrutura de assento, na
E
A direção exterior à secção lateral A ou
C
empurre-a para dentro da secção
lateral para ajustar a altura do
D
assento.
4. Volte a pressionar completamente os
dois grampos.
5. Repita os passos 1 - 4 do outro lado.
Ajustar a altura do assento para as duas posições mais baixas
As duas posições sentadas mais baixas não podem ser
utilizadas com rodas autopropulsoras em combinação
com o encosto XL.
ADVERTÊNCIA!
Risco de lesões
Se for necessário ajustar a estrutura de assento para
as posições mais baixas possíveis A ou B, uma
montagem incorreta pode provocar lesões ou danos.
— Não utilize grampos para fixar a estrutura de
assento na parte frontal das partes laterais.
— Utilize os parafusos C e os parafusos de orelhas
D para fixar a estrutura de assento na parte
frontal das partes laterais.
152
A
C
B
D
1. Levante ligeiramente um dos lados da cadeira de duche e
sanita, segurando na mesma pela estrutura de assento.
2. Retire os dois grampos deste lado.
3. Empurre a estrutura de assento para dentro da parte
lateral para ajustar a altura do assento.
4. Insira o parafuso C.
5. Fixe com o parafuso de orelhas D.
6. Para fixar a parte traseira da parte lateral, volte a
empurrar o grampo E para dentro completamente a
partir do interior da estrutura.
7. Repita os passos 1 - 6 do outro lado.
E E
D
C
