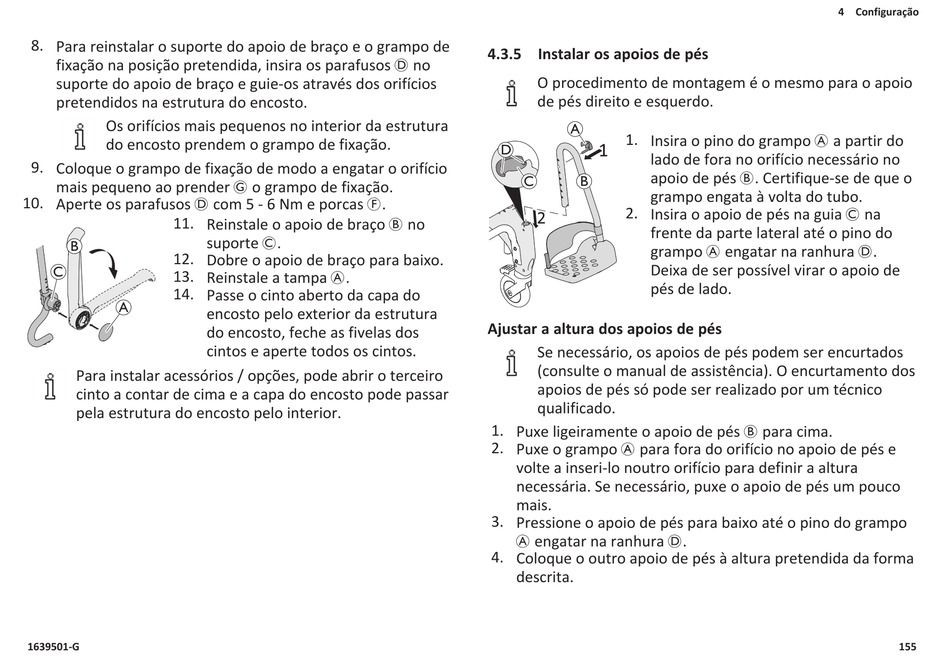

8. Para reinstalar o suporte do apoio de braço e o grampo de
fixação na posição pretendida, insira os parafusos D no
suporte do apoio de braço e guie-os através dos orifícios
pretendidos na estrutura do encosto.
Os orifícios mais pequenos no interior da estrutura
do encosto prendem o grampo de fixação.
9. Coloque o grampo de fixação de modo a engatar o orifício
mais pequeno ao prender G o grampo de fixação.
10. Aperte os parafusos D com 5 - 6 Nm e porcas F.
11. Reinstale o apoio de braço B no
B
12. Dobre o apoio de braço para baixo.
C
13. Reinstale a tampa A.
14. Passe o cinto aberto da capa do
A
Para instalar acessórios / opções, pode abrir o terceiro
cinto a contar de cima e a capa do encosto pode passar
pela estrutura do encosto pelo interior.
1639501-G
suporte C.
encosto pelo exterior da estrutura
do encosto, feche as fivelas dos
cintos e aperte todos os cintos.
4.3.5 Instalar os apoios de pés
O procedimento de montagem é o mesmo para o apoio
de pés direito e esquerdo.
A
1. Insira o pino do grampo A a partir do
D
lado de fora no orifício necessário no
apoio de pés B. Certifique-se de que o
C B
grampo engata à volta do tubo.
2. Insira o apoio de pés na guia C na
frente da parte lateral até o pino do
grampo A engatar na ranhura D.
Deixa de ser possível virar o apoio de
pés de lado.
Ajustar a altura dos apoios de pés
Se necessário, os apoios de pés podem ser encurtados
(consulte o manual de assistência). O encurtamento dos
apoios de pés só pode ser realizado por um técnico
qualificado.
1. Puxe ligeiramente o apoio de pés B para cima.
2. Puxe o grampo A para fora do orifício no apoio de pés e
volte a inseri-lo noutro orifício para definir a altura
necessária. Se necessário, puxe o apoio de pés um pouco
mais.
3. Pressione o apoio de pés para baixo até o pino do grampo
A engatar na ranhura D.
4. Coloque o outro apoio de pés à altura pretendida da forma
descrita.
4 Configuração
