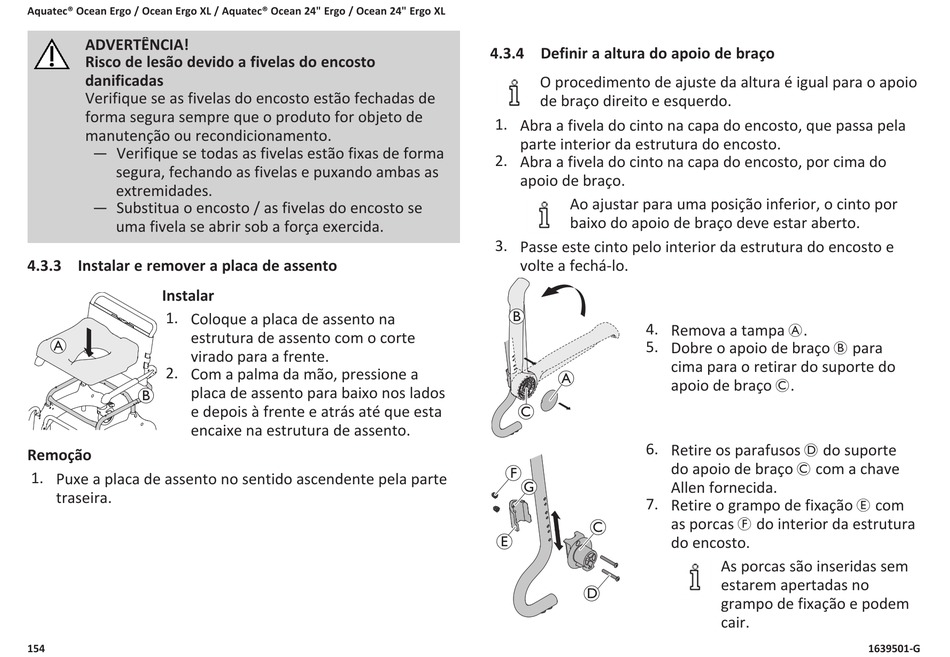

Aquatec® Ocean Ergo / Ocean Ergo XL / Aquatec® Ocean 24" Ergo / Ocean 24" Ergo XL
ADVERTÊNCIA!
Risco de lesão devido a fivelas do encosto
danificadas
Verifique se as fivelas do encosto estão fechadas de
forma segura sempre que o produto for objeto de
manutenção ou recondicionamento.
— Verifique se todas as fivelas estão fixas de forma
segura, fechando as fivelas e puxando ambas as
extremidades.
— Substitua o encosto / as fivelas do encosto se
uma fivela se abrir sob a força exercida.
4.3.3 Instalar e remover a placa de assento
Instalar
1. Coloque a placa de assento na
estrutura de assento com o corte
A
virado para a frente.
2. Com a palma da mão, pressione a
placa de assento para baixo nos lados
B
e depois à frente e atrás até que esta
encaixe na estrutura de assento.
Remoção
1. Puxe a placa de assento no sentido ascendente pela parte
traseira.
154
4.3.4 Definir a altura do apoio de braço
O procedimento de ajuste da altura é igual para o apoio
de braço direito e esquerdo.
1. Abra a fivela do cinto na capa do encosto, que passa pela
parte interior da estrutura do encosto.
2. Abra a fivela do cinto na capa do encosto, por cima do
apoio de braço.
Ao ajustar para uma posição inferior, o cinto por
baixo do apoio de braço deve estar aberto.
3. Passe este cinto pelo interior da estrutura do encosto e
volte a fechá-lo.
B
4. Remova a tampa A.
5. Dobre o apoio de braço B para
A
C
6. Retire os parafusos D do suporte
F
G
7. Retire o grampo de fixação E com
C
E
D
cima para o retirar do suporte do
apoio de braço C.
do apoio de braço C com a chave
Allen fornecida.
as porcas F do interior da estrutura
do encosto.
As porcas são inseridas sem
estarem apertadas no
grampo de fixação e podem
cair.
