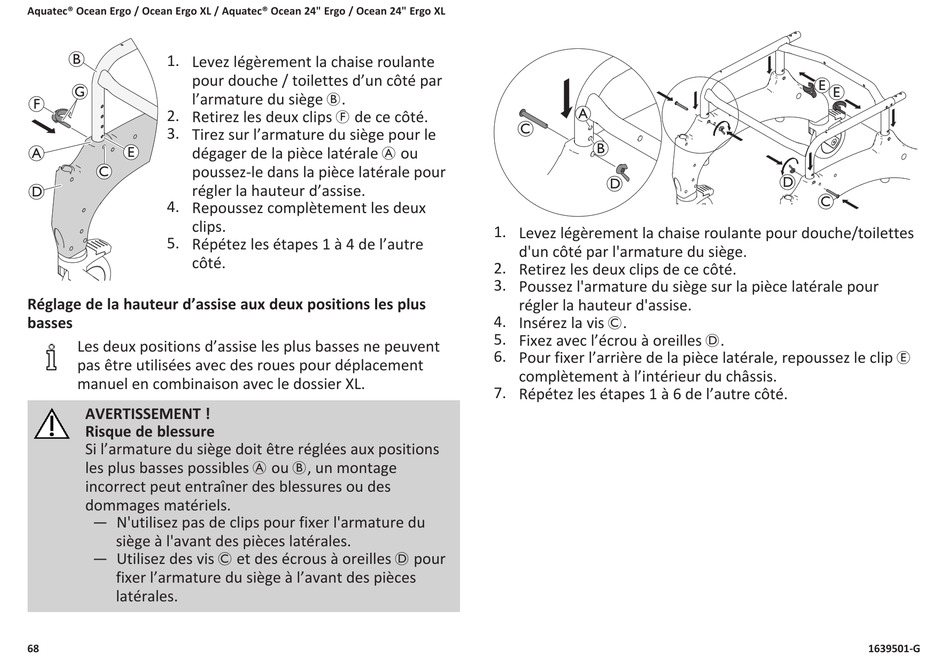

Aquatec® Ocean Ergo / Ocean Ergo XL / Aquatec® Ocean 24" Ergo / Ocean 24" Ergo XL
B
1. Levez légèrement la chaise roulante
pour douche / toilettes d'un côté par
G
l'armature du siège B.
F
2. Retirez les deux clips F de ce côté.
3. Tirez sur l'armature du siège pour le
E
A dégager de la pièce latérale A ou
C
poussez-le dans la pièce latérale pour
régler la hauteur d'assise.
D
4. Repoussez complètement les deux
clips.
5. Répétez les étapes 1 à 4 de l'autre
côté.
Réglage de la hauteur d'assise aux deux positions les plus
basses
Les deux positions d'assise les plus basses ne peuvent
pas être utilisées avec des roues pour déplacement
manuel en combinaison avec le dossier XL.
AVERTISSEMENT !
Risque de blessure
Si l'armature du siège doit être réglées aux positions
les plus basses possibles A ou B, un montage
incorrect peut entraîner des blessures ou des
dommages matériels.
— N'utilisez pas de clips pour fixer l'armature du
siège à l'avant des pièces latérales.
— Utilisez des vis C et des écrous à oreilles D pour
fixer l'armature du siège à l'avant des pièces
latérales.
68
A
C
B
D
1. Levez légèrement la chaise roulante pour douche/toilettes
d'un côté par l'armature du siège.
2. Retirez les deux clips de ce côté.
3. Poussez l'armature du siège sur la pièce latérale pour
régler la hauteur d'assise.
4. Insérez la vis C.
5. Fixez avec l'écrou à oreilles D.
6. Pour fixer l'arrière de la pièce latérale, repoussez le clip E
complètement à l'intérieur du châssis.
7. Répétez les étapes 1 à 6 de l'autre côté.
E E
D
C
1639501-G
