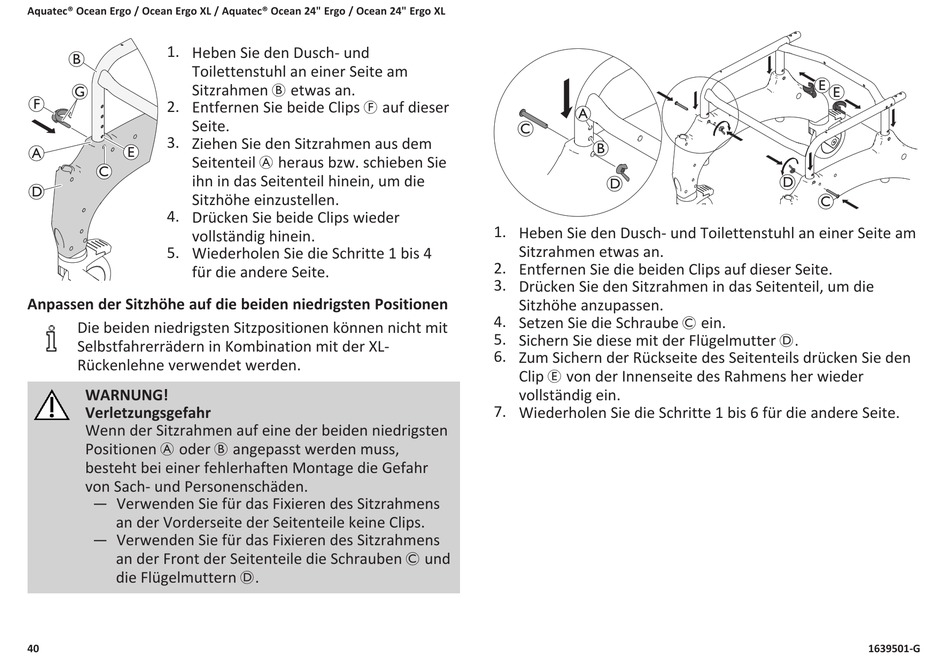

Aquatec® Ocean Ergo / Ocean Ergo XL / Aquatec® Ocean 24" Ergo / Ocean 24" Ergo XL
1. Heben Sie den Dusch- und
B
Toilettenstuhl an einer Seite am
Sitzrahmen B etwas an.
G
F
2. Entfernen Sie beide Clips F auf dieser
Seite.
3. Ziehen Sie den Sitzrahmen aus dem
E
A
Seitenteil A heraus bzw. schieben Sie
C
ihn in das Seitenteil hinein, um die
D
Sitzhöhe einzustellen.
4. Drücken Sie beide Clips wieder
vollständig hinein.
5. Wiederholen Sie die Schritte 1 bis 4
für die andere Seite.
Anpassen der Sitzhöhe auf die beiden niedrigsten Positionen
Die beiden niedrigsten Sitzpositionen können nicht mit
Selbstfahrerrädern in Kombination mit der XL-
Rückenlehne verwendet werden.
WARNUNG!
Verletzungsgefahr
Wenn der Sitzrahmen auf eine der beiden niedrigsten
Positionen A oder B angepasst werden muss,
besteht bei einer fehlerhaften Montage die Gefahr
von Sach- und Personenschäden.
— Verwenden Sie für das Fixieren des Sitzrahmens
an der Vorderseite der Seitenteile keine Clips.
— Verwenden Sie für das Fixieren des Sitzrahmens
an der Front der Seitenteile die Schrauben C und
die Flügelmuttern D.
40
A
C
B
D
1. Heben Sie den Dusch- und Toilettenstuhl an einer Seite am
Sitzrahmen etwas an.
2. Entfernen Sie die beiden Clips auf dieser Seite.
3. Drücken Sie den Sitzrahmen in das Seitenteil, um die
Sitzhöhe anzupassen.
4. Setzen Sie die Schraube C ein.
5. Sichern Sie diese mit der Flügelmutter D.
6. Zum Sichern der Rückseite des Seitenteils drücken Sie den
Clip E von der Innenseite des Rahmens her wieder
vollständig ein.
7. Wiederholen Sie die Schritte 1 bis 6 für die andere Seite.
E E
D
C
