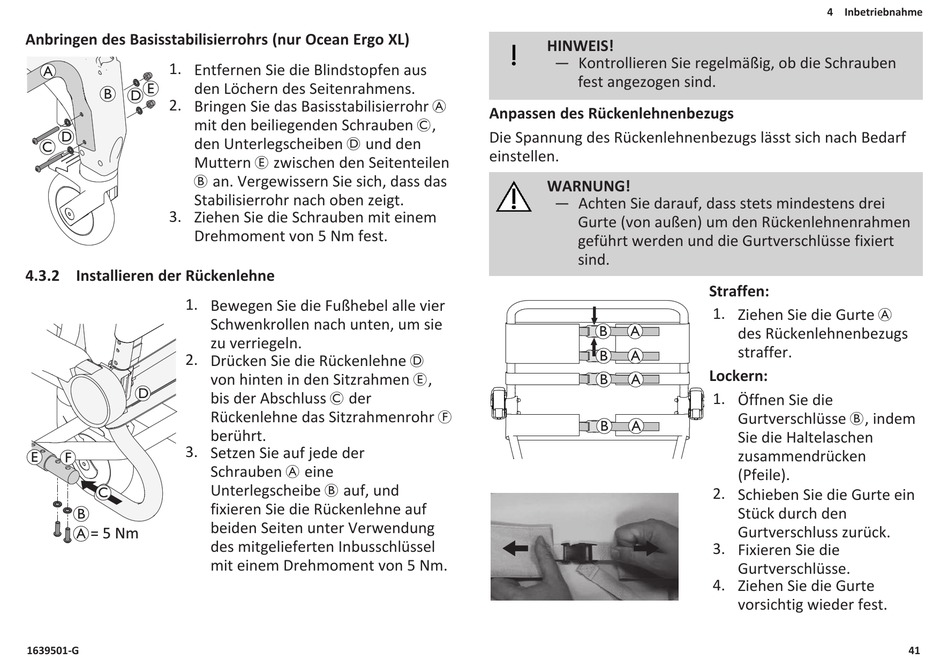

Invacare Aquatec Ocean Ergo Gebrauchsanweisung Seite 41

Anbringen des Basisstabilisierrohrs (nur Ocean Ergo XL)
1. Entfernen Sie die Blindstopfen aus
A
D E
den Löchern des Seitenrahmens.
B
2. Bringen Sie das Basisstabilisierrohr A
mit den beiliegenden Schrauben C,
D
den Unterlegscheiben D und den
C
Muttern E zwischen den Seitenteilen
B an. Vergewissern Sie sich, dass das
Stabilisierrohr nach oben zeigt.
3. Ziehen Sie die Schrauben mit einem
Drehmoment von 5 Nm fest.
4.3.2 Installieren der Rückenlehne
1. Bewegen Sie die Fußhebel alle vier
2. Drücken Sie die Rückenlehne D
D
3. Setzen Sie auf jede der
E F
C
B
A
1639501-G
Schwenkrollen nach unten, um sie
zu verriegeln.
von hinten in den Sitzrahmen E,
bis der Abschluss C der
Rückenlehne das Sitzrahmenrohr F
berührt.
Schrauben A eine
Unterlegscheibe B auf, und
fixieren Sie die Rückenlehne auf
beiden Seiten unter Verwendung
des mitgelieferten Inbusschlüssel
mit einem Drehmoment von 5 Nm.
HINWEIS!
— Kontrollieren Sie regelmäßig, ob die Schrauben
fest angezogen sind.
Anpassen des Rückenlehnenbezugs
Die Spannung des Rückenlehnenbezugs lässt sich nach Bedarf
einstellen.
WARNUNG!
— Achten Sie darauf, dass stets mindestens drei
Gurte (von außen) um den Rückenlehnenrahmen
geführt werden und die Gurtverschlüsse fixiert
sind.
B A
B A
B A
B A
4 Inbetriebnahme
Straffen:
1. Ziehen Sie die Gurte A
des Rückenlehnenbezugs
straffer.
Lockern:
1. Öffnen Sie die
Gurtverschlüsse B, indem
Sie die Haltelaschen
zusammendrücken
(Pfeile).
2. Schieben Sie die Gurte ein
Stück durch den
Gurtverschluss zurück.
3. Fixieren Sie die
Gurtverschlüsse.
4. Ziehen Sie die Gurte
vorsichtig wieder fest.
