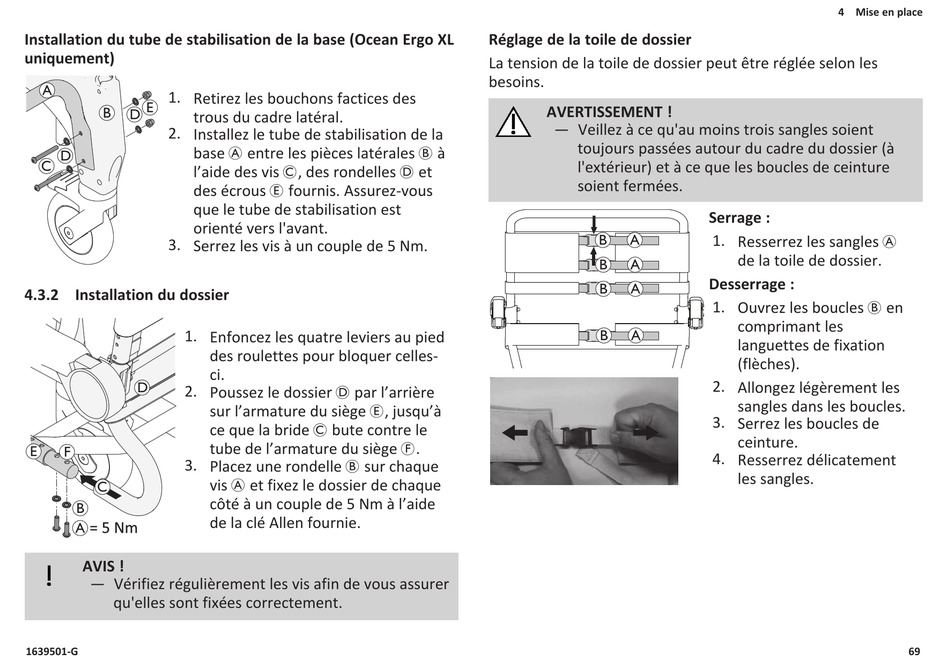

Installation du tube de stabilisation de la base (Ocean Ergo XL
uniquement)
A
1. Retirez les bouchons factices des
D E
B
trous du cadre latéral.
2. Installez le tube de stabilisation de la
base A entre les pièces latérales B à
D
C
l'aide des vis C, des rondelles D et
des écrous E fournis. Assurez-vous
que le tube de stabilisation est
orienté vers l'avant.
3. Serrez les vis à un couple de 5 Nm.
4.3.2 Installation du dossier
1. Enfoncez les quatre leviers au pied
D
2. Poussez le dossier D par l'arrière
E F
3. Placez une rondelle B sur chaque
C
B
A
AVIS !
— Vérifiez régulièrement les vis afin de vous assurer
qu'elles sont fixées correctement.
1639501-G
des roulettes pour bloquer celles-
ci.
sur l'armature du siège E, jusqu'à
ce que la bride C bute contre le
tube de l'armature du siège F.
vis A et fixez le dossier de chaque
côté à un couple de 5 Nm à l'aide
de la clé Allen fournie.
Réglage de la toile de dossier
La tension de la toile de dossier peut être réglée selon les
besoins.
AVERTISSEMENT !
— Veillez à ce qu'au moins trois sangles soient
toujours passées autour du cadre du dossier (à
l'extérieur) et à ce que les boucles de ceinture
soient fermées.
B A
B A
B A
B A
4 Mise en place
Serrage :
1. Resserrez les sangles A
de la toile de dossier.
Desserrage :
1. Ouvrez les boucles B en
comprimant les
languettes de fixation
(flèches).
2. Allongez légèrement les
sangles dans les boucles.
3. Serrez les boucles de
ceinture.
4. Resserrez délicatement
les sangles.
