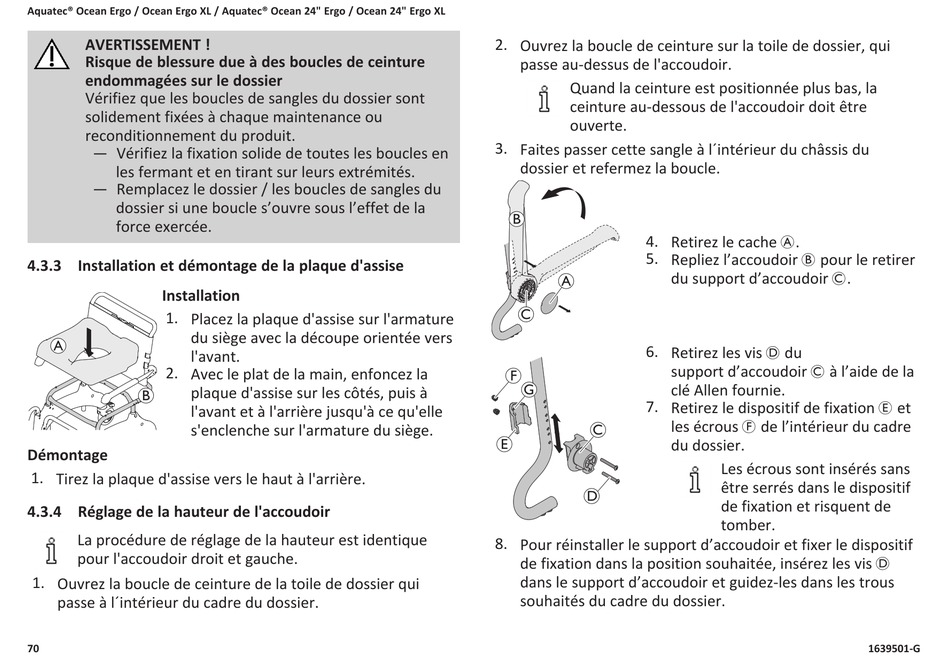

Aquatec® Ocean Ergo / Ocean Ergo XL / Aquatec® Ocean 24" Ergo / Ocean 24" Ergo XL
AVERTISSEMENT !
Risque de blessure due à des boucles de ceinture
endommagées sur le dossier
Vérifiez que les boucles de sangles du dossier sont
solidement fixées à chaque maintenance ou
reconditionnement du produit.
— Vérifiez la fixation solide de toutes les boucles en
les fermant et en tirant sur leurs extrémités.
— Remplacez le dossier / les boucles de sangles du
dossier si une boucle s'ouvre sous l'effet de la
force exercée.
4.3.3 Installation et démontage de la plaque d'assise
Installation
1. Placez la plaque d'assise sur l'armature
du siège avec la découpe orientée vers
A
l'avant.
2. Avec le plat de la main, enfoncez la
plaque d'assise sur les côtés, puis à
B
l'avant et à l'arrière jusqu'à ce qu'elle
s'enclenche sur l'armature du siège.
Démontage
1. Tirez la plaque d'assise vers le haut à l'arrière.
4.3.4 Réglage de la hauteur de l'accoudoir
La procédure de réglage de la hauteur est identique
pour l'accoudoir droit et gauche.
1. Ouvrez la boucle de ceinture de la toile de dossier qui
passe à l´intérieur du cadre du dossier.
70
2. Ouvrez la boucle de ceinture sur la toile de dossier, qui
passe au-dessus de l'accoudoir.
Quand la ceinture est positionnée plus bas, la
ceinture au-dessous de l'accoudoir doit être
ouverte.
3. Faites passer cette sangle à l´intérieur du châssis du
dossier et refermez la boucle.
B
4. Retirez le cache A.
5. Repliez l'accoudoir B pour le retirer
du support d'accoudoir C.
A
C
6. Retirez les vis D du
support d'accoudoir C à l'aide de la
F
G
clé Allen fournie.
7. Retirez le dispositif de fixation E et
les écrous F de l'intérieur du cadre
C
E
du dossier.
D
8. Pour réinstaller le support d'accoudoir et fixer le dispositif
de fixation dans la position souhaitée, insérez les vis D
dans le support d'accoudoir et guidez-les dans les trous
souhaités du cadre du dossier.
Les écrous sont insérés sans
être serrés dans le dispositif
de fixation et risquent de
tomber.
