Aquatec® Ocean Ergo / Ocean Ergo XL / Aquatec® Ocean 24" Ergo / Ocean 24" Ergo XL

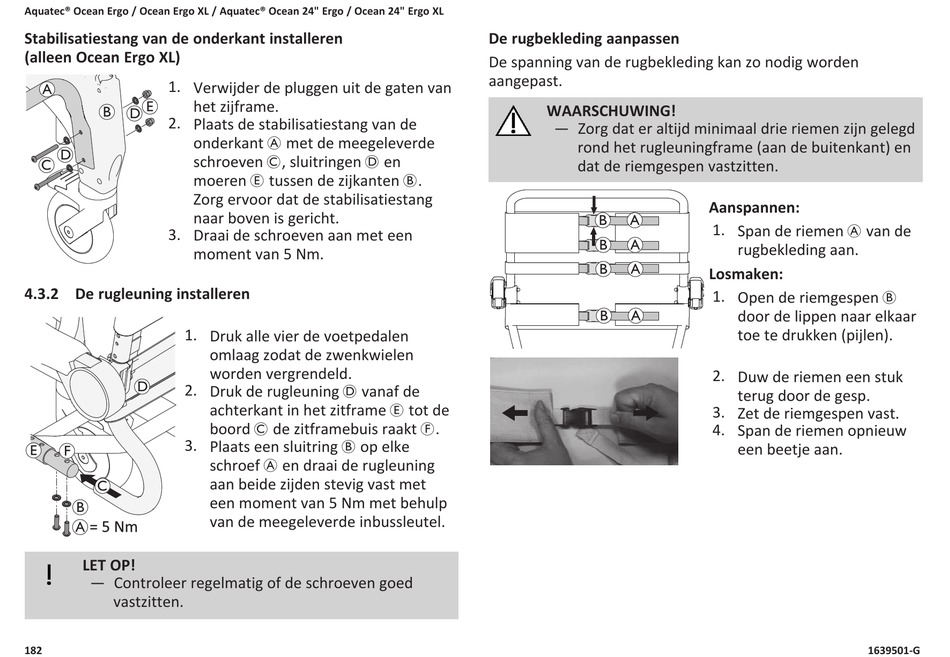

Stabilisatiestang van de onderkant installeren
(alleen Ocean Ergo XL)
1. Verwijder de pluggen uit de gaten van
A
D E
het zijframe.
B
2. Plaats de stabilisatiestang van de
onderkant A met de meegeleverde
D
schroeven C, sluitringen D en
C
moeren E tussen de zijkanten B.
Zorg ervoor dat de stabilisatiestang
naar boven is gericht.
3. Draai de schroeven aan met een
moment van 5 Nm.
4.3.2 De rugleuning installeren
1. Druk alle vier de voetpedalen
D
2. Druk de rugleuning D vanaf de
3. Plaats een sluitring B op elke
E F
C
B
A
LET OP!
— Controleer regelmatig of de schroeven goed
vastzitten.
182
omlaag zodat de zwenkwielen
worden vergrendeld.
achterkant in het zitframe E tot de
boord C de zitframebuis raakt F.
schroef A en draai de rugleuning
aan beide zijden stevig vast met
een moment van 5 Nm met behulp
van de meegeleverde inbussleutel.
De rugbekleding aanpassen
De spanning van de rugbekleding kan zo nodig worden
aangepast.
WAARSCHUWING!
— Zorg dat er altijd minimaal drie riemen zijn gelegd
rond het rugleuningframe (aan de buitenkant) en
dat de riemgespen vastzitten.
B A
B A
B A
B A
Aanspannen:
1. Span de riemen A van de
rugbekleding aan.
Losmaken:
1. Open de riemgespen B
door de lippen naar elkaar
toe te drukken (pijlen).
2. Duw de riemen een stuk
terug door de gesp.
3. Zet de riemgespen vast.
4. Span de riemen opnieuw
een beetje aan.
1639501-G
