Aquatec® Ocean Ergo / Ocean Ergo XL / Aquatec® Ocean 24" Ergo / Ocean 24" Ergo XL

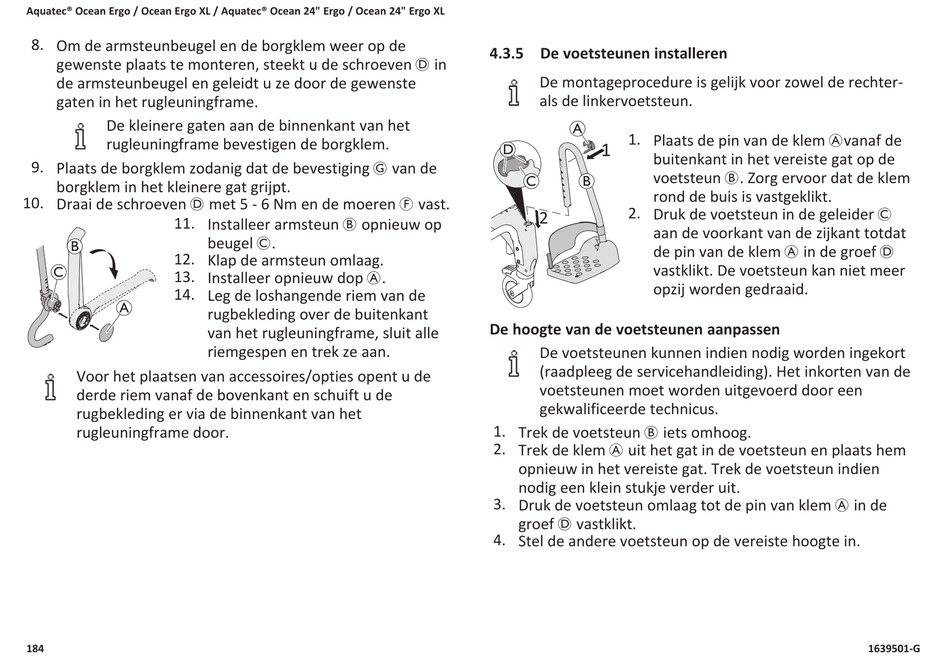

8. Om de armsteunbeugel en de borgklem weer op de
gewenste plaats te monteren, steekt u de schroeven D in
de armsteunbeugel en geleidt u ze door de gewenste
gaten in het rugleuningframe.
De kleinere gaten aan de binnenkant van het
rugleuningframe bevestigen de borgklem.
9. Plaats de borgklem zodanig dat de bevestiging G van de
borgklem in het kleinere gat grijpt.
10. Draai de schroeven D met 5 - 6 Nm en de moeren F vast.
11. Installeer armsteun B opnieuw op
B
12. Klap de armsteun omlaag.
C
13. Installeer opnieuw dop A.
14. Leg de loshangende riem van de
A
Voor het plaatsen van accessoires/opties opent u de
derde riem vanaf de bovenkant en schuift u de
rugbekleding er via de binnenkant van het
rugleuningframe door.
184
beugel C.
rugbekleding over de buitenkant
van het rugleuningframe, sluit alle
riemgespen en trek ze aan.
4.3.5 De voetsteunen installeren
De montageprocedure is gelijk voor zowel de rechter-
als de linkervoetsteun.
A
1. Plaats de pin van de klem Avanaf de
D
buitenkant in het vereiste gat op de
voetsteun B. Zorg ervoor dat de klem
C B
rond de buis is vastgeklikt.
2. Druk de voetsteun in de geleider C
aan de voorkant van de zijkant totdat
de pin van de klem A in de groef D
vastklikt. De voetsteun kan niet meer
opzij worden gedraaid.
De hoogte van de voetsteunen aanpassen
De voetsteunen kunnen indien nodig worden ingekort
(raadpleeg de servicehandleiding). Het inkorten van de
voetsteunen moet worden uitgevoerd door een
gekwalificeerde technicus.
1. Trek de voetsteun B iets omhoog.
2. Trek de klem A uit het gat in de voetsteun en plaats hem
opnieuw in het vereiste gat. Trek de voetsteun indien
nodig een klein stukje verder uit.
3. Druk de voetsteun omlaag tot de pin van klem A in de
groef D vastklikt.
4. Stel de andere voetsteun op de vereiste hoogte in.
1639501-G
