A

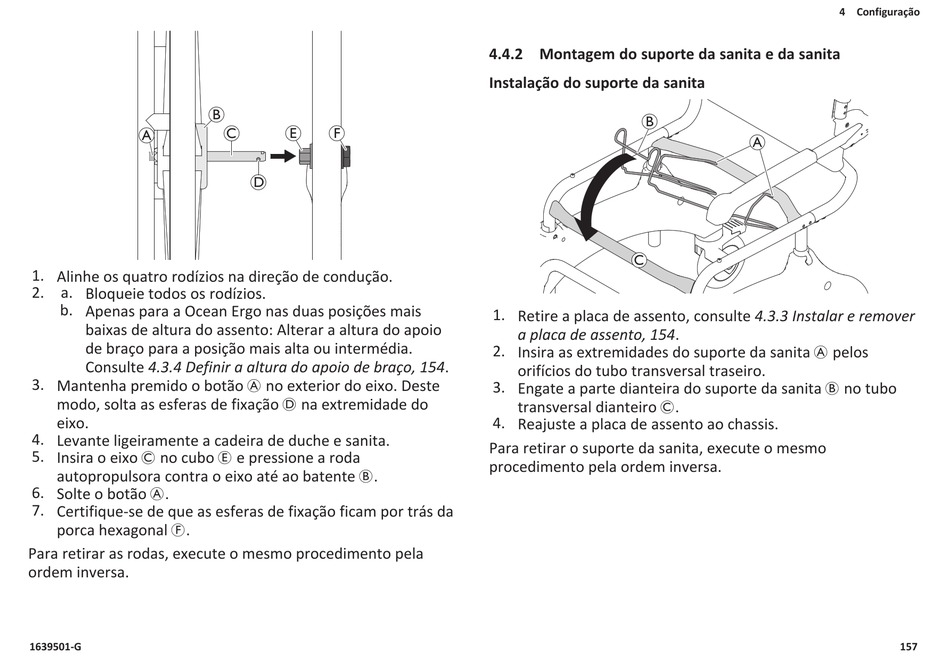

1. Alinhe os quatro rodízios na direção de condução.
2. a. Bloqueie todos os rodízios.
b. Apenas para a Ocean Ergo nas duas posições mais
baixas de altura do assento: Alterar a altura do apoio
de braço para a posição mais alta ou intermédia.
Consulte 4.3.4 Definir a altura do apoio de braço, 154.
3. Mantenha premido o botão A no exterior do eixo. Deste
modo, solta as esferas de fixação D na extremidade do
eixo.
4. Levante ligeiramente a cadeira de duche e sanita.
5. Insira o eixo C no cubo E e pressione a roda
autopropulsora contra o eixo até ao batente B.
6. Solte o botão A.
7. Certifique-se de que as esferas de fixação ficam por trás da
porca hexagonal F.
Para retirar as rodas, execute o mesmo procedimento pela
ordem inversa.
1639501-G
B
C E F
D
4.4.2 Montagem do suporte da sanita e da sanita
Instalação do suporte da sanita
B
C
1. Retire a placa de assento, consulte 4.3.3 Instalar e remover
a placa de assento, 154.
2. Insira as extremidades do suporte da sanita A pelos
orifícios do tubo transversal traseiro.
3. Engate a parte dianteira do suporte da sanita B no tubo
transversal dianteiro C.
4. Reajuste a placa de assento ao chassis.
Para retirar o suporte da sanita, execute o mesmo
procedimento pela ordem inversa.
4 Configuração
A
