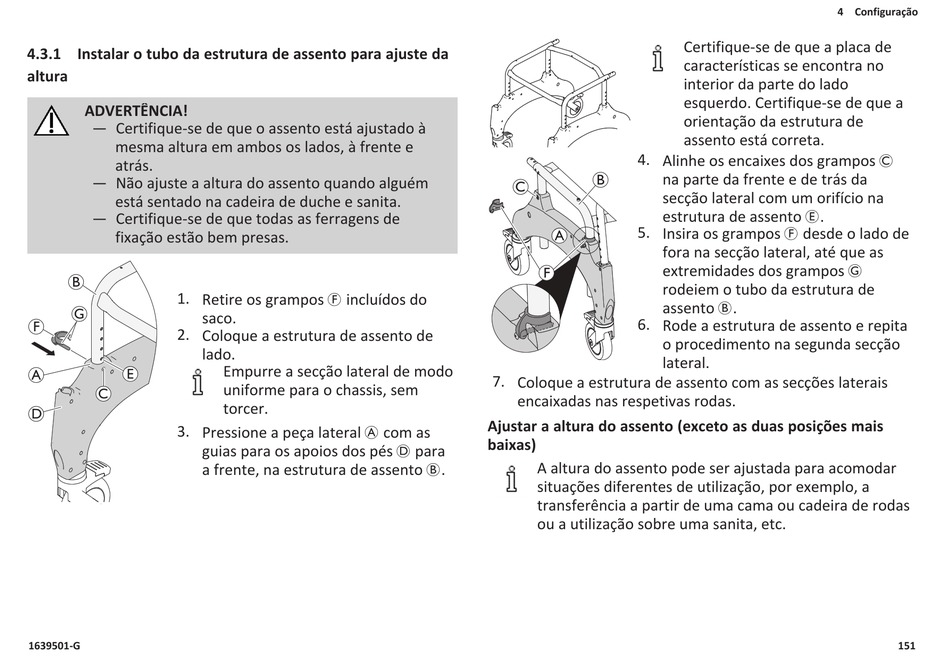

4.3.1 Instalar o tubo da estrutura de assento para ajuste da
altura
ADVERTÊNCIA!
— Certifique-se de que o assento está ajustado à
mesma altura em ambos os lados, à frente e
atrás.
— Não ajuste a altura do assento quando alguém
está sentado na cadeira de duche e sanita.
— Certifique-se de que todas as ferragens de
fixação estão bem presas.
B
1. Retire os grampos F incluídos do
G
saco.
F
2. Coloque a estrutura de assento de
lado.
E
A
C
D
3. Pressione a peça lateral A com as
guias para os apoios dos pés D para
a frente, na estrutura de assento B.
1639501-G
Empurre a secção lateral de modo
uniforme para o chassis, sem
torcer.
4. Alinhe os encaixes dos grampos C
B na parte da frente e de trás da
C
secção lateral com um orifício na
estrutura de assento E.
5. Insira os grampos F desde o lado de
A
fora na secção lateral, até que as
extremidades dos grampos G
F
rodeiem o tubo da estrutura de
assento B.
6. Rode a estrutura de assento e repita
o procedimento na segunda secção
lateral.
7. Coloque a estrutura de assento com as secções laterais
encaixadas nas respetivas rodas.
Ajustar a altura do assento (exceto as duas posições mais
baixas)
A altura do assento pode ser ajustada para acomodar
situações diferentes de utilização, por exemplo, a
transferência a partir de uma cama ou cadeira de rodas
ou a utilização sobre uma sanita, etc.
4 Configuração
Certifique-se de que a placa de
características se encontra no
interior da parte do lado
esquerdo. Certifique-se de que a
orientação da estrutura de
assento está correta.
