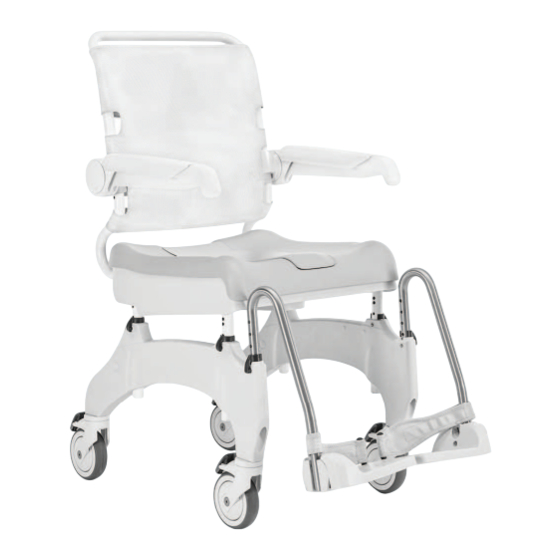

Invacare Aquatec Ocean Ergo Gebrauchsanweisung
  1. Anleitungen
  2. Marken
  3. Invacare Anleitungen
  4. Badausstattung
  5. Aquatec Ocean Ergo
  6. Gebrauchsanweisung
Invacare Aquatec Ocean Ergo Gebrauchsanweisung

Invacare Aquatec Ocean Ergo Gebrauchsanweisung
