A

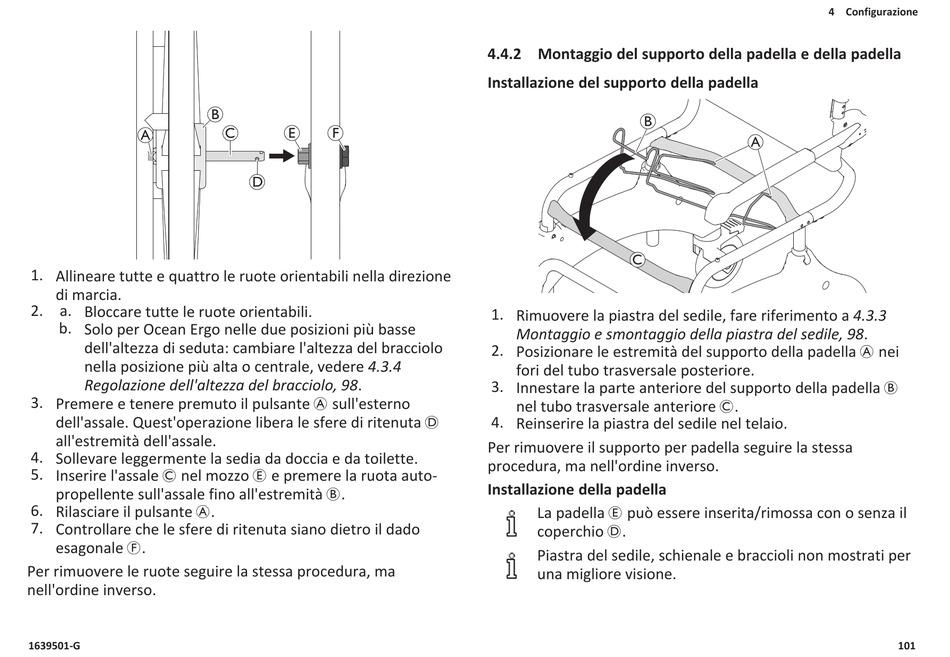

1. Allineare tutte e quattro le ruote orientabili nella direzione
di marcia.
2. a. Bloccare tutte le ruote orientabili.
b. Solo per Ocean Ergo nelle due posizioni più basse
dell'altezza di seduta: cambiare l'altezza del bracciolo
nella posizione più alta o centrale, vedere 4.3.4
Regolazione dell'altezza del bracciolo, 98.
3. Premere e tenere premuto il pulsante A sull'esterno
dell'assale. Quest'operazione libera le sfere di ritenuta D
all'estremità dell'assale.
4. Sollevare leggermente la sedia da doccia e da toilette.
5. Inserire l'assale C nel mozzo E e premere la ruota auto-
propellente sull'assale fino all'estremità B.
6. Rilasciare il pulsante A.
7. Controllare che le sfere di ritenuta siano dietro il dado
esagonale F.
Per rimuovere le ruote seguire la stessa procedura, ma
nell'ordine inverso.
1639501-G
B
C E F
D
4.4.2 Montaggio del supporto della padella e della padella
Installazione del supporto della padella
B
C
1. Rimuovere la piastra del sedile, fare riferimento a 4.3.3
Montaggio e smontaggio della piastra del sedile, 98.
2. Posizionare le estremità del supporto della padella A nei
fori del tubo trasversale posteriore.
3. Innestare la parte anteriore del supporto della padella B
nel tubo trasversale anteriore C.
4. Reinserire la piastra del sedile nel telaio.
Per rimuovere il supporto per padella seguire la stessa
procedura, ma nell'ordine inverso.
Installazione della padella
La padella E può essere inserita/rimossa con o senza il
coperchio D.
Piastra del sedile, schienale e braccioli non mostrati per
una migliore visione.
4 Configurazione
A
