Aquatec® Ocean Ergo / Ocean Ergo XL / Aquatec® Ocean 24" Ergo / Ocean 24" Ergo XL

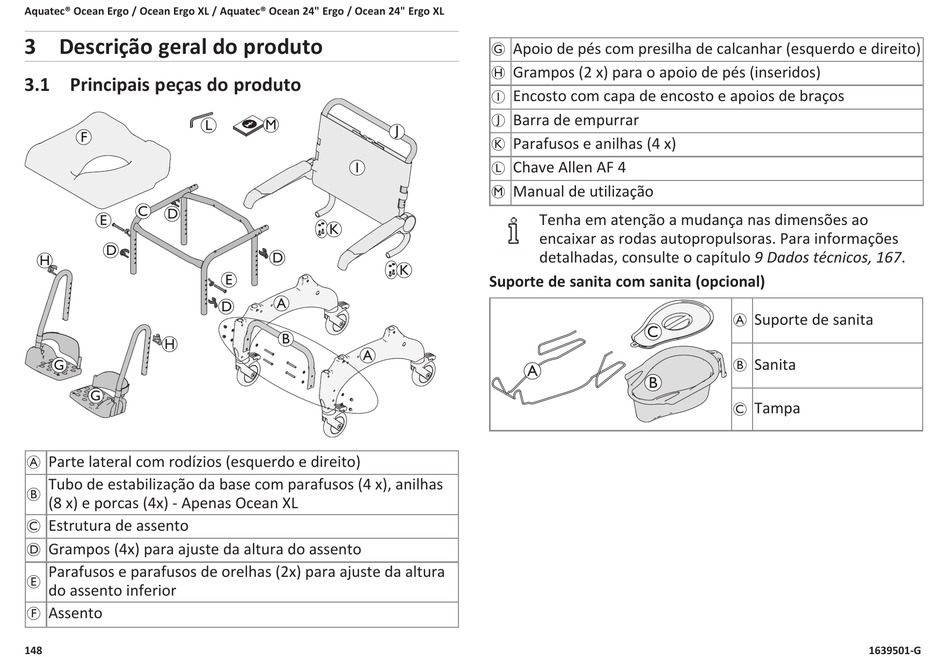

3 Descrição geral do produto
3.1 Principais peças do produto
L
F
C
D
E
D
H
H
G
G
A Parte lateral com rodízios (esquerdo e direito)
Tubo de estabilização da base com parafusos (4 x), anilhas
B
(8 x) e porcas (4x) - Apenas Ocean XL
C Estrutura de assento
D Grampos (4x) para ajuste da altura do assento
Parafusos e parafusos de orelhas (2x) para ajuste da altura
E
do assento inferior
F Assento
148
M
J
I
K
D
K
E
A
D
B
A
G Apoio de pés com presilha de calcanhar (esquerdo e direito)
H Grampos (2 x) para o apoio de pés (inseridos)
I Encosto com capa de encosto e apoios de braços
J Barra de empurrar
K Parafusos e anilhas (4 x)
L Chave Allen AF 4
M Manual de utilização
Tenha em atenção a mudança nas dimensões ao
encaixar as rodas autopropulsoras. Para informações
detalhadas, consulte o capítulo 9 Dados técnicos, 167.
Suporte de sanita com sanita (opcional)
C
A
B
A Suporte de sanita
B Sanita
C Tampa
1639501-G
