Aquatec® Ocean Ergo / Ocean Ergo XL / Aquatec® Ocean 24" Ergo / Ocean 24" Ergo XL
B

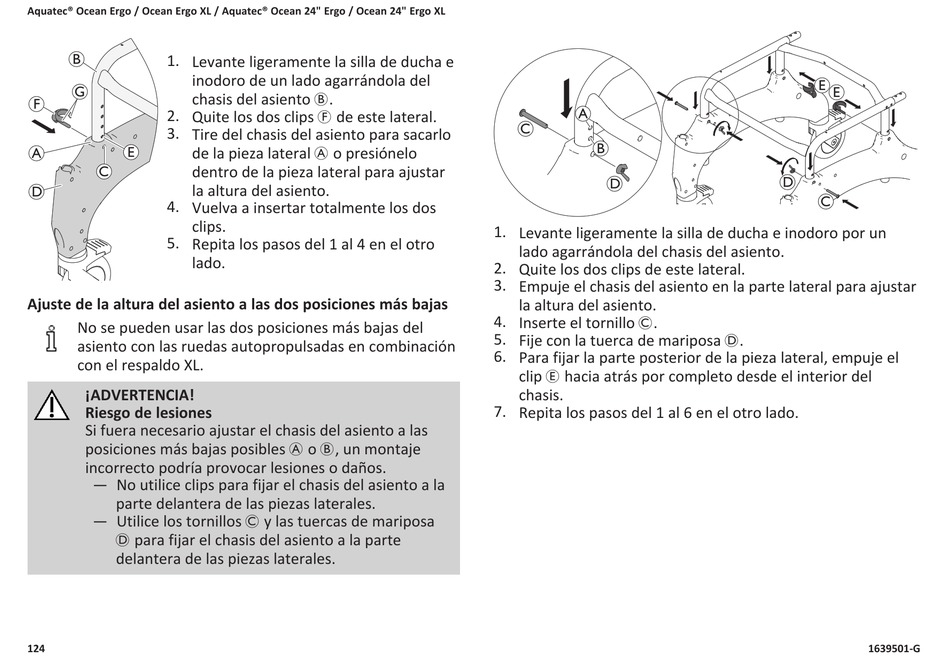

1. Levante ligeramente la silla de ducha e
inodoro de un lado agarrándola del
G
chasis del asiento B.
F
2. Quite los dos clips F de este lateral.
3. Tire del chasis del asiento para sacarlo
E
A de la pieza lateral A o presiónelo
C
dentro de la pieza lateral para ajustar
la altura del asiento.
D
4. Vuelva a insertar totalmente los dos
clips.
5. Repita los pasos del 1 al 4 en el otro
lado.
Ajuste de la altura del asiento a las dos posiciones más bajas
No se pueden usar las dos posiciones más bajas del
asiento con las ruedas autopropulsadas en combinación
con el respaldo XL.
¡ADVERTENCIA!
Riesgo de lesiones
Si fuera necesario ajustar el chasis del asiento a las
posiciones más bajas posibles A o B, un montaje
incorrecto podría provocar lesiones o daños.
— No utilice clips para fijar el chasis del asiento a la
parte delantera de las piezas laterales.
— Utilice los tornillos C y las tuercas de mariposa
D para fijar el chasis del asiento a la parte
delantera de las piezas laterales.
124
A
C
B
D
1. Levante ligeramente la silla de ducha e inodoro por un
lado agarrándola del chasis del asiento.
2. Quite los dos clips de este lateral.
3. Empuje el chasis del asiento en la parte lateral para ajustar
la altura del asiento.
4. Inserte el tornillo C.
5. Fije con la tuerca de mariposa D.
6. Para fijar la parte posterior de la pieza lateral, empuje el
clip E hacia atrás por completo desde el interior del
chasis.
7. Repita los pasos del 1 al 6 en el otro lado.
E E
D
C
1639501-G
